直流电源滤波电路常见的三种电路

　　一、电容器滤波电路

　　从整流电路输出的脉动直流电流包含较大的交流分量。这种不稳定的直流电流只能用在电镀和充电等要求较低的设备中。对于需要相对稳定的直流电压的设备，无法满足要求，并且必须将脉动的直流电压转换为相对均匀的直流电压。

　　将脉动直流电转换成平滑直流电的电路称为滤波电路。滤波电路通常由电容器，电感器和电阻元件组成。

　　最简单的过滤方法是容量过滤。即，如上图所示，电容器与整流电路的负载并联连接。

　　滤波过程如下：当变压器的次级电压U2在正方向从零增加时，VD通过正向电压接通。此时，电流可以分为两种方法，一个流经负载，另一个使电容器C充电性能。

　　在不考虑二极管的正向压降的情况下，电容器两端的充电电压Uc等于U2。如果U2从最大值下降，则会出现U2。

　　因此，负半周期内负载两端的电压不为零。下图的实线表示经过半波整流和滤波后的直流输出波形。电容器滤波电路很简单，但仅适用于轻负载(即高负载电阻Rfz和低负载电流)。当负载大时(负载电阻Rfz小且负载电流大)，在二极管关断期间，负载引起的电容器放电率变高，因此即使电容器大，波形的改善也不大。

　二、电感滤波电路

　　由于电感器线圈的直流电阻较小，因此交流电感很大，这使得直流电更容易通过电感器线圈，但交流电也很难通过电感器线圈。通过将电感线圈与整流电路的负载Rfz串联连接，可以如图所示形成滤波电路。


　　此时，脉动DC电源的DC分量平稳地通过电感器并流经负载，但是AC分量被电感器的电感阻塞并且无法通过，因此从负载接收的DC电源是相对线性的。负载电压波形如下图所示。如图所示。电感器的电感越高，滤波效果越高。因此，通常将铁芯线圈用于线圈。电感滤波适用于频繁变化的大负载电流，例如B.中一些高性能的整流电源。

　三、复合滤波电路

　　多重滤波器电路是电感和电容或电容和电阻的组合，通常使用以下两种类型：

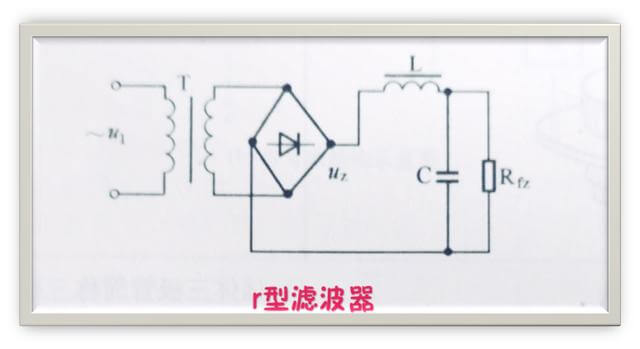

　　(1)r型滤波器：电路图如下所示。

　　电感器L和电容器C构成r型滤波器，并且通过电感器L使交流整流后的脉动直流平滑，并由电容器滤波，从而使由负载获得的直流平滑。输出波形如下图所示。

　　(2)π型滤波器：如图所示

　　两个电容器C1和C2以及一个电感器L组成一个π型滤波器。整流器的脉动直流电源首先通过C1波滤波，然后通过L和C2滤波，从而提高了滤波效果。
