充电桩测试系统的控制结构,充电桩测试系统特点

2020-11-05 09:42 公司动态 已读

  充电桩类似于加油站的加油站,可以分为交流充电桩和直流充电桩,是安装在公共建筑(公共建筑,购物中心,公共停车场等)和居民区的停车场或者充电站中,通过连接交流电网,为电动汽车提供电能的一种装置,未来充电桩是电动汽车发展的重要组成部分,由于充电系统基础设施设置的不充分将会严重限制了电动汽车行业的发展。

  一、充电桩测试系统的控制结构

充电桩测试系统的控制结构,充电桩测试系统的特点

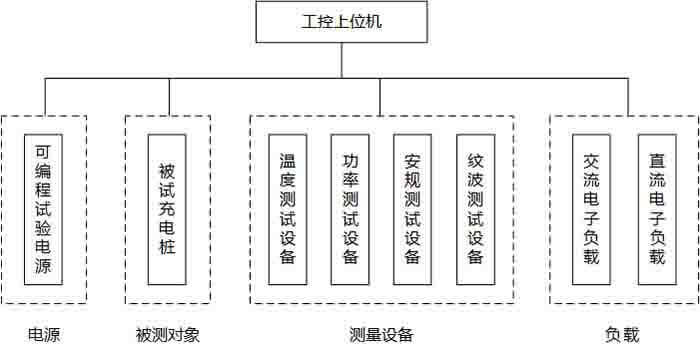

  图:充电桩测试控制系统的配置

  如上图所示,充电桩控制系统由几个部分组成,例如:工控上位机,试验电源,测试对象,测量设备和试验负载。

  整个测试过程和数据处理均由上位机控制,更高级别的计算机配备了负载堆栈测试软件,该软件可以管理和控制所有从属测试设备。根据要求,可以为试验系统配置一个交流或直流电子负载,以满足充电组测试的相应要求。

  在充电桩的实际使用期间,电动汽车充电遇到许多问题,诸如在充电后不久电动汽车的充电状态突然中断,甚至与充电桩的握手通信也无法完成。为了使充电桩在实际运行过程中输出稳定可靠的电能,试验上位机的计算机软件模拟了电动汽车以及充电桩和充电操作系统的充电管理系统软件,QC / T842-2010电动汽车电池管理系统与车载充电器之间的通信协议对充电通信协议进行了测试,接口通断等项目进行测试,以确保充电堆栈的稳定和高效运行。

  二、银河充电桩测试系统的特点

  银河电气发布了用于电动汽车充电桩测试的“综合充电堆栈测试柜”。该测试柜集成了4路功率测量通道,可以满足交流和直流测试要求。系统方案的特点如下:

  1、满足GB / T 18487,QC / T 842,GB / T 20234,NB / T 33008的许多标准要求,并对电荷堆栈接口,功能,安全规定,通信和其他元素进行有针对性的测试,它可以被实施以确保装载栈的有效和可靠的操作。

  2、考虑到电动汽车充电桩与电动汽车充电的兼容性,该系统解决方案遵循电动汽车电池管理系统QC / T 842与为充电桩与电动汽车充电的场外充电器之间的通信协议,对系统进行全面模拟,以确保加载堆栈正常工作。

  3、使用AnyWay系列功率分析仪,数字电源,附近的被测设备,数字光纤信号的传输,出色的电磁兼容性,可确保测试系统的准确性。

  4、具有8个PT100信号输入通道的分布式温度测试站,可以有效满足对充电堆栈的温升测试的要求。

  5、配置您的纹波测试设备,以满足纹波系数测试的标准要求。

  6、配备了相关的安全测试设备,即可满足绝缘和绝缘强度等测试要求,可以自动或手动输入测试结果,系统软件可以直接输出测试报告。

  7、具有波形记录仪的功能,可以打开原始数据端口并收集测试波形数据以进行联机或脱机分析。

  8、整个系统可以配置直流和交流电子负载,它与AC和DC充电电池组的测试要求兼容。
