直流充充电桩测试仪如何使用,直流测试仪测试项

2020-11-06 10:16 公司动态 已读

  直流充充电桩测试仪如何使用,直流测试仪测试哪些项目:

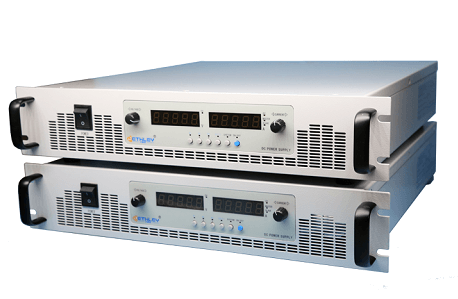

  装置结构如下图所示:

直流充充电桩测试仪如何使用,直流测试仪测试哪些项目

  非车载充电机的现场测试设备使用现场的汽车充电器进行特性测试和负载测试的充电器,测试方式涵盖计量检定,互操作性,协议一致性,需要携带的行李箱大小测试仪以及相应的直流负载,相对大小的手持设备较多,但更全面的测试。

  非车载充电器的现场特性测试仪与充电器的充电电路和直流负载箱串联。当负载箱作为负载箱时,校准器的BMS模拟器可以控制充电器的输出。同时系统负载可以是电动汽车或直流负载的可选功能。在直流负载的非车辆充电器现场特性测试仪中使用BMS模拟器,可以对具体的检查点进行验证,更具可操作性。

  另外,该现场测试装置具备远程终端控制功能(可进行现场演示)。

  校验仪还具备进行检定的对检定环境条件是否符合进行判断,其中包括以下项目:

  环境温度检测

  大气压力检测

  相对湿度检测

  波形失真度检测

  定位信息检测

  功率因素检测

  以上方案校验仪可实现以下检测项目:

  1) 《JJG 1149-2018 电动汽车非车载充电机检定规程》

  外观检测

  绝缘电阻检测

  工作误差

  显示误差

  时钟示值误差

  计费金额误差

  2) 《GB/T 34658-2017 电动汽车非车载传导式充电机与电池管理系统之间的通信协议一致性测试》

  CHM报文测试

  CRM报文测试

  充电握手测试

  充电握手否定测试

  CRM报文测试

  CML报文测试

  CRO报文测试

  充电参数配置测试

  充电参数配置否定测试

  CRO报文测试

  CCS报文测试

  CST报文测试

  充电测试

  充电否定测试

  CST报文测试

  CSD报文测试

  充电结束测试

  充电结束否定测试

  3) 《GB/T 34657.1-2017电动汽车传导充电互操作性测试规范 第1部分:供电设备》

  连接确认测试

  自检阶段测试

  充电准备就绪测试

  充电阶段测试

  正常充电结束测试

  充电连接控制时序测试

  通信中断测试

  开关S断开测试

  车辆接口断开测试

  绝缘故障测试

  PE断线测试

  其他充电故障

  输出电压控制误差测试

  输出电流控制误差测试

  控制导引电压超限测试

  吉事励电子(苏州)有限公司专业致力于电力电子变换技术的研发和应用,专业生产变频电源、直流电源、交流负载、直流负载、回馈式电子负载、回馈式电网模拟器、电池模拟器、光伏阵列模拟器、光伏逆变器测试设备、新能源电机电控测试电源及自动化测试系统等产品制造及解决方案厂家,是国内电源行业与测试系统核心技术自动化的高新技术企业。
