交流电源和直流电源的电路符号大全

2020-11-10 15:10 公司动态 已读

  高质量交流电源通常带有跨国认证标志,例如FCC、美国UL、中国长城。这些认证是电源认证机构根据行业技术规范(例如制造过程,电磁干扰,安全保护等)建立的专业标准。满足某些指标的产品仅在通过认证后,认证标志才可以在产品表面上使用,这些认证标志是很有权威性的。

  电源可以细分为开关电源,逆变器电源,交流稳压电源,直流电源,DC/DC电源,PC电源,通信电源,模块电源,变频电源,整流器电源,净化电源,焊接电源/电弧电源,电沉积电源,网络电源,定制电源,加热电源,UPS电源和EPS应急电源,电源操作电源,适配器电源,线性电源,电源控制器/驱动器,功率电源,其他普通电源,逆变电源,参数电源,调压电源,变压器电源。也有特殊的电源,例如高压电源灯。但是,在示意图中,电源符号相同,通常标记为V。

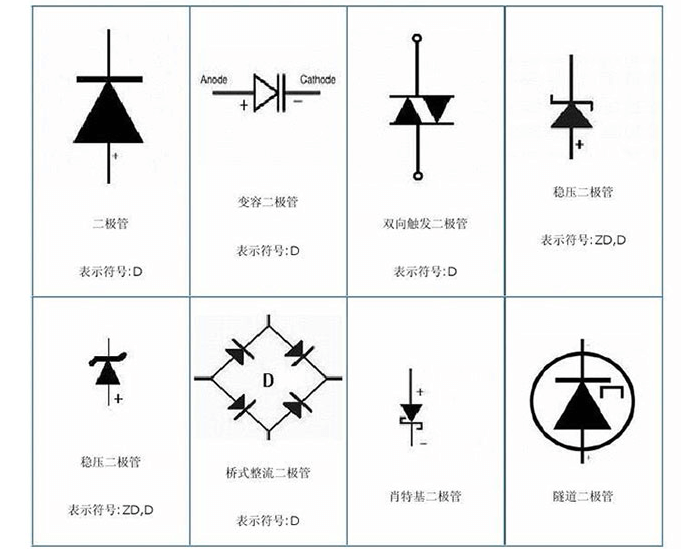

交流电源和直流电源的电路符号大全

  1、交流电的正极和负极之间是否有区别?

  交流电无法区分正极和负极,因为交流电的方向不断变化。 电网220vAC仅区分零线和火线。

  2、交流电源的正负极是+/-符号还是N/L?

  如上所述,交流电只能区分零线和火线,并且没有正电极或负电极。因此,以上说法是不正确的。只有直流电才具有正极和负极,即+/-号或N / L标记。

  3、交流和直流表示符号是什么?

  DC:DC也通过在字母“ V”下添加“-”来表示。 AC:AC也通过在字母“ V”下添加“〜”来表示。

  4、电源变压器的-V + V L N接地线表示什么?是什么意思?

  -V表示输出电源的负极。 + V表示输出电源的正极。 L是电源输入火线,N是输入电源零线。接地线代表接地端子。

  更多交流电源和直流电源符号

  AC 交流电 DC 直流电 FU 熔断器 G 发电机 M 电动机 HG 绿灯 HR 红灯 HW 白灯 HP 光字牌 K 继电器 KA(NZ) 电流继电器(负序零序) KD 差动继电器 KF 闪光继电器 KH 热继电器 KM 中间继电器 KOF 出口中间继电器 KS 信号继电器 KT 时间继电器 KV(NZ) 电压继电器(负序零序) KP 极化继电器 KR 干簧继电器 KI 阻抗继电器

交流电源和直流电源的电路符号大全

  KW(NZ) 功率方向继电器(负序零序) KM 接触器 KA 瞬时继电器 ; 瞬时有或无继电器;交流继电器 KV电压继电器

  L 线路 QF 断路器 QS 隔离开关 T 变压器 TA 电流互感器 TV 电压互感器 W 直流母线 YC 合闸线圈 YT 跳闸线圈 PQS 有功无功视在功率 EUI 电动势电压电流 SE 实验按钮 SR 复归按钮 f 频率 Q——电路的开关器件 FU——熔断器

  FR——热继电器 KM ——接触器 KA——1、瞬时接触继电器 2、瞬时 有或无继电器 3、交流继电器 KT——延时 有或无继电器 SB——按钮开关 Q——电路的开关器件 FU——熔断器

  KM——接触器 KT——延时 有或无继电器 KA——1、瞬时接触继电器 2、瞬时 有或无继电器 3、交流继电器 SB——按钮开关 SA 转换开关 电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表 PAR 声信号 HA 光信号 HS 指示灯 HL 红色灯 HR 绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW 连接片 XB 插头 XP 插座 XS 端子板 XT 电线电缆母线 W 直流母线 WB 插接式(馈电)母线 WIB 电力分支线 WP 照明分支线 WL
