变频空调电源原理及电源电路图

2020-11-11 10:05 公司动态 已读

  我们知道,传统常规空调是直接地进行温度控制,以便可以运转或停止压缩机以维持室内温度范围。变频空调可以根据温度控制指令,利用变频电源频率让压缩机在800-7800转/分范围内变化,并调节氟利昂空调的制冷剂流量来调节室温。让我们仔细看一看变频空调电源的工作原理。

  变频空调都会装变频器,该变频控制器如何工作?对220V的家用稳压电压和频率为50Hz的电流进行整流和滤波,以获得大约310V的DC电源。直流电源经过逆变即可使用。控制压缩机运行的变频电源可用于将50 Hz的电网频率转换为30-130 Hz。

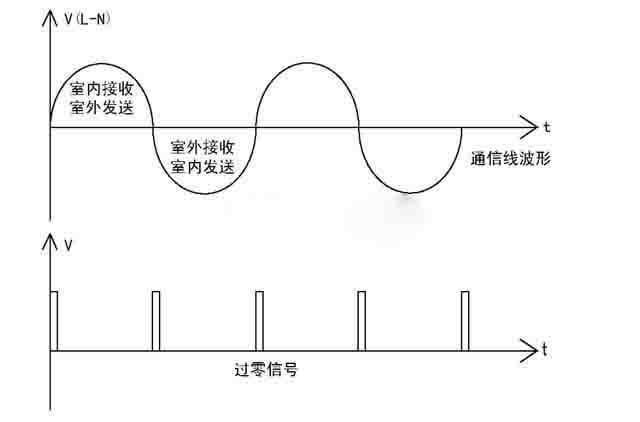

  变频空调电源电路图如下所示:

变频空调电源原理及原理图

  变频空调通常由微型计算机控制,用于检测室外的信号如温度(室内和室外温度,蒸发器温度,冷凝器温度,吸入管端口温度,膨胀阀入口和出口温度,变频散热器温度等),风机速度,电动机电流等。微波传输的信号包括风扇,压缩机的运行速度,制冷剂流量,宽切换和安全保护。此类机器配有电子膨胀节气门。它比常用的毛细管节流方法更有效,因为它通过微处理器发送的信号不断改变制冷剂的流量。同时,在冻结模式下,无需担心除霜(除霜无需停止机器)。因此,在空调机加热时,除霜泵即使向反方向旋转,也不会像通常的机器那样吹出冷气而降低室温。

  变频空调通常在142至270伏的电网电压范围内可用。当压缩机连续运行时,温度控制命令会更改频率。如果冷却能力大,它将高速运行,反之亦然。由于变频器很少启动,受电流的影响很大,并且运行速度较低,因此可以在30分钟内首次达到设定值,因此省电很明显。也就是说,冷却(加热)功率消耗与效率的比率要高得多。

  变频空调的缺点是机器的内部电路复杂,一旦发生故障就很难维护,并且通常要更换整个电路板。
