线性直流稳压电源操作规程,线性电源注意事项

2020-11-18 14:47 公司动态 已读

  在我们的日常工作和生活中,所有电子设备都必须在电源的支持下正常工作,能够提供稳定的直流电能的是线性直流电源,那么线性直流电源如何工作?有哪些注意事项?

  一、概述

  1、技术依据:参见JJG(航空航天)6-1999线性直流电源验证规则。

  2、对象:线性直流稳定电源。

  3、使用的标准仪器:数字万用表。

  4、校准范围:(0〜1000)V,(0〜10)A。

  5、环境条件:温度20±10°C,湿度不超过RH6的80%,附加设备:负载能力。

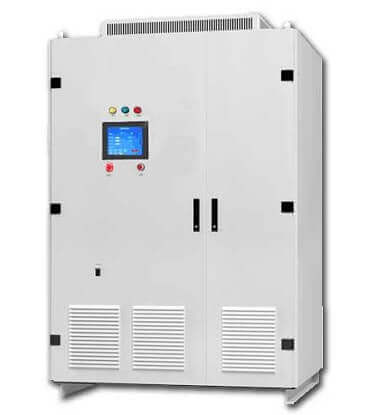

线性直流稳压电源操作规程,线性直流电源注意事项

  二、校准前的准备

  打开电源,使被测稳压电源正常工作。

  三、标定方法

  1、外观和基本性能测试

  (1)目视检查:被测稳压电源的外观应完好无损,不应有会损害正常操作的机械损坏。

  (2)基本性能检查:打开电源,将经过测试的稳压电源置于工作状态,检查显示(调整输出电压旋钮并检查设置是否稳定。)

  2、显示校准:连接仪器,断开负载电阻端子,并设置被测空载直流电流,以稳定地读取数字万用表数据。连接负载电阻器以调整被测线性直流稳定电源的电气输出数据。

  (1)要校准的项目以及标准设备的选择或档位:直流电压,直流电流。

  (2)校准点的选择:根据要测试的稳压电源的面积均匀选择。

  (3)读取方法和数据处理:根据被测稳压电源的分辨率进行读取处理。公差评估:基于测试的稳压电源装置的准确性进行评估。

  (4)连接电缆:根据校准项目连接标准设备。

  四、操作直流线性线性稳压器的注意事项

  在使用线性直流稳定线性电源时,请注意以下几点,以有效避免不必要的问题。

  1)电压调节:打开直流电源开关并调节电压旋钮,以将电压值调节到所需的电气工作端口。如果需要降低电压,请缓慢转动电位器,以使电压表的速度与手动调节旋钮的速度兼容。

  2)恒流设置:连接负载,然后将电位计设置为电流设置的最小值。打开直流电源,并将电流调整到所需的电流值。

  3)设置电压保护值:首先将电压保护旋钮转到最大,将输出电压设置为所需的保护值,然后逆时针缓慢调节直流电源电压保护电位器,直到直流电源具有过压保护为止。电压保护值通常应比工作电压高约10%。因此,将输出电压设置为比所需电压高约10%,然后逆时针缓慢调节电压保护电位计,直到DC电源具有电涌保护为止。

  4)设置当前警报值:首先将电流警报按钮转到最大,将输出电流设置为所需的警报值,然后逆时针缓慢调节电流警报电位器,直到电源发出声光警报为止。

  5)打开或释放直流电源时,电压表的读数会暂时波动,这是正常现象。

  6)如果您需要在关机后重新打开直流电源,请稍等片刻,不要经常关闭机器,否则可能会损坏电源。

  7)如果在使用过程中没有输出功率,请首先检查保险丝。如果保险丝烧断了多次,则表明直流电源可能有故障。您应停止机器并请专业维修人员进行修理。

  8)为了保护直流电源中的其他组件和负载不受损坏,设置了自动跳闸功能。 在正常使用期间自动触发电源会导致电源出现故障。 在这种情况下,请先关闭电源,将电压保护旋钮调到最大(不应转动电压调节旋钮),然后再将其打开, 如果仍然跳闸,则意味着需要维修直流电源。
