实验室的可调稳压大功率电源的电路图分享

2020-11-25 12:13 公司动态 已读

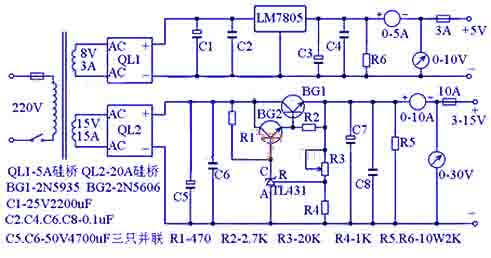

  今天介绍一种稳压电源,其直流电压可以从3V连续调节到15V,最大电流可以达到10A。该电路采用温度补偿的高精度集成标准电压源TL431,可提高调压精度。原则上,如果没有特殊要求,则可以正常维护和使用。电路如下图所示。如图所示,它显示了可调稳压大功率电源的电路图。

实验室的可调稳压大功率电源的电路图分享

  工作原理:

  操作原理由两部分组成,第一部分是固定的5V1.5A稳压电源电路,第二部分是另一个高精度高电流稳压电路,具有3至15V的连续可调电压。

  第一个电路的电路非常简单:由变压器的次级8V交流电压通过硅桥QL1整流的直流电压由电解电容器C1滤波,然后可以将5V三端稳压器模块LM7805设置为输出而不使用。维修计算机电路板时,此稳压5V1A稳压电源可用作内部电源。

  第二部分与普通的串联稳压电源基本相同。所不同的是,使用了具有温度补偿功能的标准高精度集成电压源TL431,简化了电路,降低了成本,并具有很高的稳压性能。

  在图中,电阻器R4,稳压管TL431和电位器R3形成一个连续可调的恒压源,为BG2的基极提供参考电压,稳压管TL431的稳压值可以无级调节,从而决定其稳定性。如果要扩大可调电压范围,可以更改R4和R3的电阻值,当然,变压器的次级电压也应增加。可以根据输出电流灵活控制变压器的功率,次级电压约为15V,用于桥式整流的整流管QL使用15-20A的硅桥。

  桥接器结构紧凑,中间有一个固定螺钉,该螺钉直接连接到铝板,该铝板可以连接到外壳以利于散热,调节管采用大电流NPN金属壳硅管。如果情况允许,请考虑购买更大的散热器,因为它将产生大量热量,从而扩大了散热面积。如果不需要大电流,也可以使用功率较小的硅胶管,该硅胶管可以做得更小。三个用于滤波的50V4700uF电解电容器C5和C7并联连接,以使大电流输出更加稳定,另外,应购买更大容量的电容器,较小的也标有50V4700uF,尽量不要使用它们,如果电压频繁波动或长时间不使用,则很容易发生故障。

  最后,让我们谈谈电源变压器。如果您不能自己绕线并且不能购买成品,则可以购买大于200W的现成的开关电源来代替变压器,这样可以进一步提高调压性能,但会降低产量成本。对其他电子组件没有特殊要求。安装后,它们无需进行重大调整即可正常运行。
