三相变频电源功能控制回路接线原理及电路图

2020-12-03 11:28 公司动态 已读

  要了解如何为变频电源接线,您首先需要了解变频电源是什么。变频器是用于控制电动机调节速度的设备。它输出各种电压和频率以改变电动机的速度。从这个角度来看,它是一个可通过命令控制的可变交流电源,高功率电源本质上是一种变电技术。

三相变频电源功能控制回路接线原理及电路图

  一、三相变频电源接线电路图

  电动机必须以直流电压运行,我们传统的家用电动机通常额定为220V,许多工厂的三相电动机为380V,因此此时您将需要使用变频电源来转换电压和电流,以便电动机可以运行可以正常工作。变频器通常使用AC-DC-AC方法(VVVF频率转换或矢量控制频率转换)。首先,将工业频率交流电源通过整流器转换为直流电源,然后将直流电源转换为可以控制频率和电压的交流电源来供应电动机。

  此时,应特别注意变频电源接线图和变频电源控制接线图。如果变频电源线路连接不正确,则很容易发生严重错误,导致电动机不工作,甚至可能导致不必要的安全事故。

三相变频电源功能控制回路接线原理及电路图

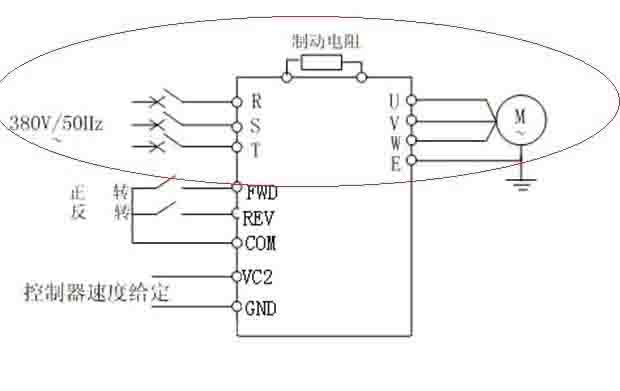

  这是三相变频电源的接线电路图。由于工业用电仅由三相380V组成,因此该变频电源是工业应用的主要变频电源。主电路布线仅超过单相。输入端仅一根导线,需要一个三相断路器,并且还要确保接线电阻足够小。有些经常启动,则需要一个外部制动电阻器甚至一个外部制动单元。变频器的端子具有这些功能,只需按照说明进行操作并相应地连接电阻线即可。当然,应选择制动电阻,使其符合规格。

  二、控制回路接线,需要根据功能来选择

  无论是单相还是三相变频电源,逆变器的控制回路都是相似的,分为两部分:启动逻辑和给转速信号。起始逻辑是包括停止逻辑的切换值。每个变频电源都有这种类型的端子,可以插入并使用,并且开关的另一侧具有公共接地点或公共阳极。

三相变频电源功能控制回路接线原理及电路图

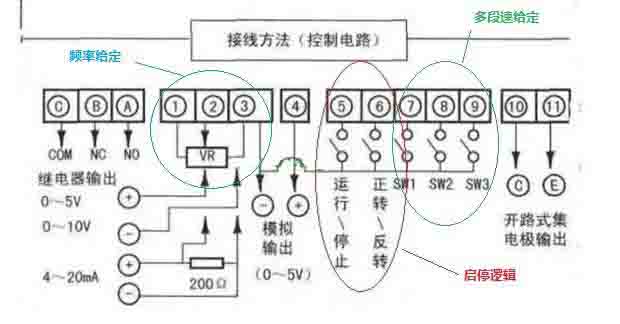

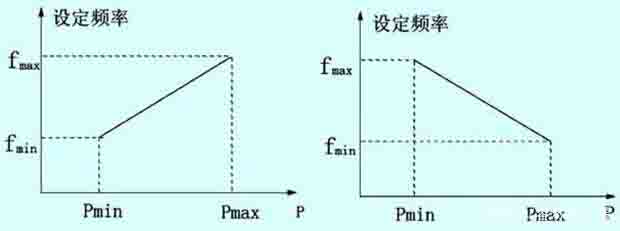

  上图中的红色圆圈是起停逻辑连接。左边的蓝色是频率设置,通常是一个模拟量。 0-10伏电压设置通过一个外部电位计输入,因此当通过电位计设置电阻值时,将进行频率转换。设备已接收到一个无级电压命令,该命令对应于0-50的输出频率Hz以达到速度控制的目的。有些也可以反过来给出。下图显示了频率上升或下降。

三相变频电源功能控制回路接线原理及电路图

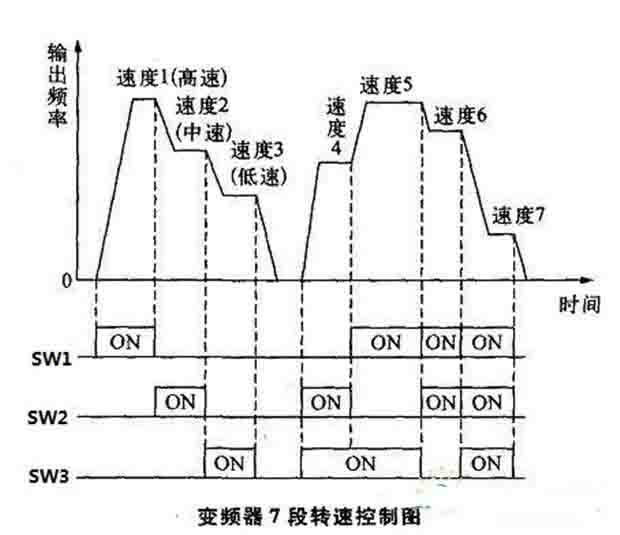

  右边的绿色圆圈通过切换I/O量指示不同速度级别的频率值。三个终端共有8个状态。取消了0速度状态后,基本上可以调用以下7个步进速度,并且电位器的速度控制没有太大差异。

三相变频电源功能控制回路接线原理及电路图

  上述接线方法实际上是用于I/O控制的常规接线方法。实际上,它也由网络提供,例如通过485端口或总线甚至RJ45这些来定的,这中就一个插头,只需直接插入即可。

三相变频电源功能控制回路接线原理及电路图

  还有一些带有编码器反馈,仅将逆变频信号连接到电源的正负,一些是带有外部I/O互锁控制,具体取决于您的实际需求。
