电源变频驱动主要有哪2种驱动方式?原理如何

2021-02-22 10:33 公司动态 已读

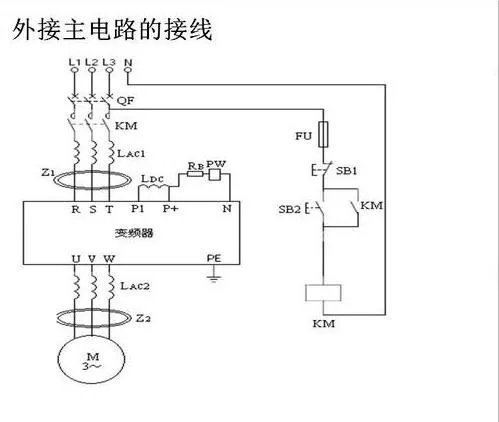

  将变频器的主电路连接到电源线后,要控制电动机的运行,必须将外围连接的控制电路连接到相应的端子,并将变频器的启动模式参数设置为外部操作模式。

电源变频驱动主要有哪2种驱动方式?

  变频器控制电动机的运行,共有两种常用方法:开关控制模式和继电器控制模式。

  一、由开关控制的正转控制电路

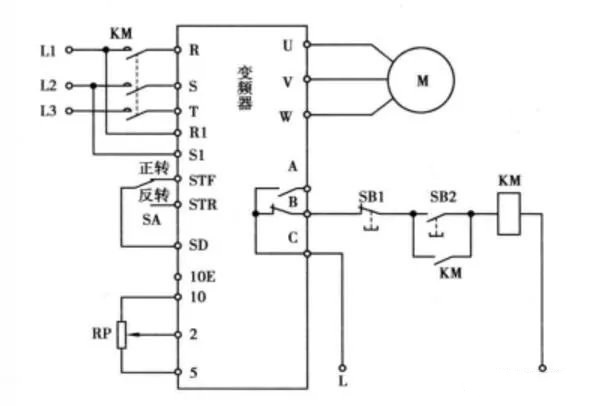

  下图显示了开关控制旋转控制电路。通过手动操作变频器的STF端子上的外部开关SA,可以控制电动机的正向旋转。

电源变频驱动主要有哪2种驱动方式?

  开关控制方式

  电路的工作原理解释如下。

  1、开始准备:按下SB2按钮打开接触器的KM线圈,闭合常开辅助触点和KM主触点,闭合并锁定常开辅助触点。KM线圈通电并自锁。KM主线圈触点如下闭合。逆变器连接到主电源。

  2、正转控制:按下变频器的STF端子以连接外部开关。连接SA,STF和SD端子。这对应于STF端子的输出,输入用于正向旋转的控制信号,并且逆变器的端子U,V和W输出电源电压和用于正向旋转电源的驱动器。电机向前移动。将电位器R设置在端子外部会相应地改变变频器输出功率的频率和电动机速度。

  3、防止逆变器异常:如果在逆变器运行过程中发生异常或故障,则将断开逆变器端子B和C之间的等效常闭开关,将断开接触器的KM线圈,并断开KM主触点。将断开连接。逆变器已关闭。开启逆变器进行保护。

  4、停止控制:当变频器正常运行时,开关SA断开,STF和SD端子断开,变频器停止输出,电动机停止。

  按下SB1按钮可以关闭逆变器的主输入电源。接触器KM线圈关闭,主KM触点断开,变频器的输入电源关闭。

  二、由继电器控制的正转控制电路

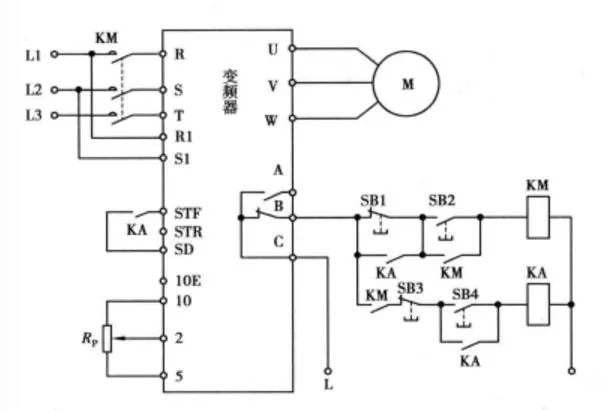

  继电器控制的正转控制电路如下图所示。

电源变频驱动主要有哪2种驱动方式?

  继电器控制方式

  电路的工作原理解释如下。

  1、准备开始:按SB2按钮打开接触器的KM线圈,闭合KM主触点和两个常开辅助触点,连接KM主触点并将逆变器连接到主电源。一个常开KM辅助触点闭合,锁定KM线圈通电,另一个常开KM辅助触点闭合,以便为继电器K中心的A线圈通电。

  2、正向旋转控制:按下SB4按钮将打开继电器的KA线圈,关闭三个常开KA触点,关闭一个常开触点,然后打开锁定的KA线圈,并始终打开一个。打开的触点闭合,按钮SB1闭合。还有一个常开触点,其闭合与输入正向旋转控制信号的STF端子相对应的STF端子和SD端子,并且逆变器U,V和W端子提供正向旋转电源电压并驱动断开。向前移动的电动机。调节连接到端子的电位计R会改变转换器的输出频率和电动机速度。

  3、防止逆变器异常的保护:如果在异常时间内逆变器发生故障,则将关闭逆变器端子B和C之间的常闭内部等效开关,将接触器的KM线圈断开,将主触点KM断开并关闭,逆变器将关闭,输入人力以保护逆变器。同时,继电器KA线圈也被关闭,三个常开KA触点都断开。

  4、停止控制:如果在变频器正常运行时按下SB3按钮,则KA线圈将被关闭,KA的所有三个常开触点将被断开,并且一个常开触点将被断开。

  如果要在变频器运行时关闭变频器输入的主电源,请先停止变频器,然后按SB1按钮。接触器的KM线圈失去电流,KM的主触点断开,逆变器输入断开,电源已关闭,如果不控制变频器停止运行,它将关闭,但是,如果直接按SB1,将无法关闭逆变器的主电源。

  这是因为当变频器正常工作时,KA开路器SB1通常会短路,并且与SB1的断开连接无效。这样可以防止SB1在变频器运行时意外工作并切断主电源。
