如何将直流220v电源转成12V电源?

2021-04-08 10:43 公司动态 已读

  一、变压器降压方案实现220V转换成12V

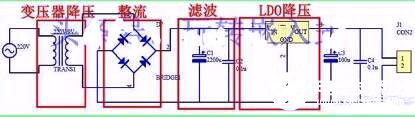

  此类解决方案是用于连接电源和充电器的通用技术解决方案,其主要组件为变压器,整流桥和子芯片。如下图所示,这是该图的典型电路图。

如何将直流220v电源转成12V电源?

  交流220V转换为交流12V,然后通过整流桥转换为脉冲直流。用电解质电容器C1过滤后,将其连接到LDO降压芯片。上图中使用了方案7812。该芯片可以产生高达1.5A的电流,但是转换效率相对较低,因此需要散热片。您也可以使用转换效率较高的电路,例如LM2596。当前,手机充电器和开关电源主要是变压器解决方案,手机充电器使用高频转换器,大大减小产品尺寸并使它们越来越小。

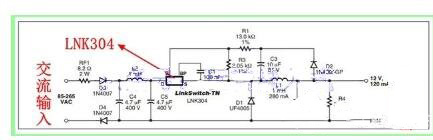

  这种解决方案是体积尺寸相对较小,输出电流相对较小的芯片级解决方案,因此,它在电饭煲,洗衣机,咖啡机等低功率设备中使用较多。有许多芯片可以要实现此功能,最常见的是FSL336,LNK304,UCC28881等,LNK304制作的接线图如下所示。

如何将直流220v电源转成12V电源?

  上图中的电路在12V时可提供高达120mA的电流。功率相对较低,适用于低功率家用电器。

  二、使用RC阻容降220V转成直流12V

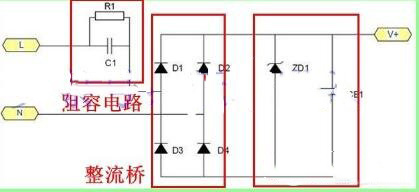

  在这几种系统中,RC电阻器电容减小系统具有最低的成本和最简单的电路,在水族箱加热棒和LED照明等产品中更为常见。其典型电路如下图所示。

如何将直流220v电源转成12V电源?

  在上图中,电容器和电阻器并联连接以形成RC下环电路,然后通过提供整流桥式整流器并最终使用12V控制管来获得稳定的电压值,但输出功率为相对较小。电容器通常选择CBB电容器,电容越高,电容器的电容电抗越低,可以传输的电流越高。此解决方案不适用于高功率负载,并且输入和输出未隔离,因此需要小心。
