单相/三相交流电源电路功率怎么算?

2021-04-19 14:10 公司动态 已读

  从三相交流电源向负载提供的功率有两种:有功功率和无功功率。例如,问题是如何计算三相交流电的功率。然而,这取决于电源的提供的负载类型。实际上,三个常见的负载是电感性负载,电阻性负载和电容性负载。例如,电阻性负载仅消耗有功功率,而电感性负载既消耗有功也消耗无功功率。

  在进行计算之前,我们首先需要了解视在功率。什么是视在功率?正弦交流电路的电压和电流值的乘积称为视在功率(S),也可以使用视在功率表示电气设备的容量(S),S = UI,U代表线电压,I代表线电流。

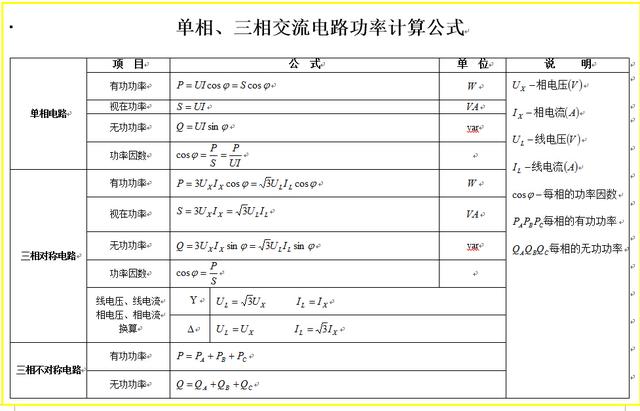

单相/三相交流电源电路功率怎么算?

  在三相交流电路中,视在功率S=√3UI。视在功率S的单位为伏安(VA),线电压U的单位为伏(V),线电流的单位为安培(A)。在三相交流电路中,视在功率不能代表交流电路消耗的实际功率,只能说是提供了最大功率,或者说是交流电路可以消耗的最大功率。电气设备在一个时间单位内完成的功称为电功率,简称为功率,用符号P表示,单位为瓦特(W)。在直流电路中,功率P与电压U或电动势E与电流I之间的关系如下。

单相/三相交流电源电路功率怎么算?

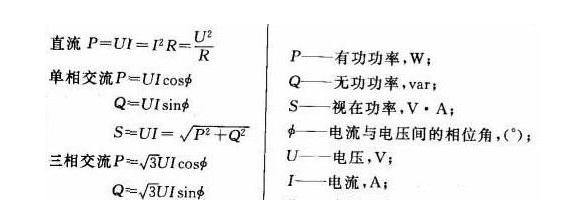

  P=UI=U²/R =I²R(负载功耗),P=EI(输出功率)

  小功率电气设备的功率以瓦特(W)表示,大功率电气设备和电气设备的功率通常以千瓦(kW)或兆瓦(MW)表示。

单相/三相交流电源电路功率怎么算?

  电子设备的功率非常小,通常以毫瓦(mW)或微瓦(uW)表示,它们的转换关系如下。

  1kW(kW)=10³瓦(W),1 MW(MW)= 10∧6瓦(W),

  1毫瓦(mW)=10-∧3瓦(W),1毫瓦(uW)=10-∧6瓦(W)。

单相/三相交流电源电路功率怎么算?

  三相交流电路分为三相对称负载电路和三相非对称负载电路。另外,功率计算取决于电负载是什么性质的,包括纯电阻负载,例如属于纯电阻负载的白炽灯,电炉和电热水器。该电路中的电压和电流相同。表示为瞬时,最大或有效的相位,电压和电流之间的关系需要符合欧姆定律,但有效值通常用于计算。也就是说,I= U/R。
