什么是电子负载?电子负载注意要点介绍

2021-04-23 09:41 公司动态 已读

  1、什么是电子负载?

  负载是一种消耗电能的设备,可以将电能转换为机械能、热能、光能、所需的风能或电能。白炽灯,变压器,电炉,电动机,冰箱,空气等的常用负载调节器

  电子负载并不完全等同于正常负载,电子负载具有测试功能。这是用于模拟其他电气设备的电气环境的硬件。可以任意修改仿真状态参数,以测试各种常规条件和受限制的电气设备。电子负载属于电表的类别,也称为电子负载表。它由电阻器,电感器,电容器,晶体管和集成电路组成,并且由于它模拟电源环境,因此它不是固定的,并且基本上所有负载都是可编程负载(也称为可编程电子负载)。AC环境中的功率算法更加复杂,因为DC=电压x电流下的功率,并且应用和市场主要是直接过程控制的电子负载。

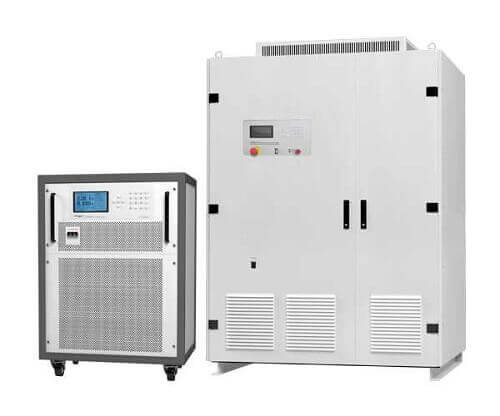

什么是电子负载?电子负载注意要点介绍

  根据接入电流的不同,分为直流电子负载和交流电子负载。通常,有多种模式:恒定电流,恒定电压,固定电阻,恒定功率,短路和动态负载。保护功能分为内部(电子负载)保护和外部(测试设备)保护。内部保护:过压保护,过流保护,过功率保护,反向电压和过热保护。外部保护:电流保护,过功率保护,负载电压和欠压保护。

  二、电子负载的选择要注意一些要点。

  1、电压,电流,功率选择,精度和分辨率选择。根据测试源(电源,电池,充电桩)选择电压,电流,电源精度和电子负载的分辨率。

  2、基本功能

  市场上有3到6种电子负载编程模式。大多数电子负载具有四种基本编程模式:恒定电流,恒定电压,恒定电阻和恒定功率。根据要测试的源,选择相应的电子负载功能。

  3、动态加载

  变化斜率:随着电子负载的变化,变化率从变化的10%变为90%,单位A/mS变为CC状态A/uS。

  响应时间:在美国可以更改电子负载的最短时间。

  电子负载的动态(瞬态)频率:动态频率(仅包括一个上升沿或一个下降沿,或每单位时间仅变化数),包括瞬态频率(周期具有上升沿+下降沿)。

  4、顺序功能

  顺序功能使您可以通过按时间顺序组合许多稳态设置来执行测量过程,从而完成产品整个质量参数的测量。此功能大大简化了繁琐的设置并减少了测试工作量。存储设置和调用功能极大地简化了操作。

  5、模拟负载(外部编程输入)

  此功能是用于实现更复杂的电子负载更改的一组功能。动态载荷是模拟梯形波变化并大大扩展电子载荷实施的载荷函数。信号发生器可以产生小于10V的电压。可以模拟波形信号和电子负载。

  6、防护等功能选择

  此功能主要根据用户的实际需求进行定制。
