大功率直流电源中电感主要的作用

2020-11-17 09:23 行业新闻 已读

  大功率直流电源最常用的组件只是电感器,理论损耗为零,因为电流和电压相位不同。电感器通常是能量存储组件,并经常与输入和输出滤波电路中的电容器配合使用以平滑电流。电感(也称为扼流圈)的特征在于流动电流的“非常大的惯性”。换句话说,由于磁通的连续性,电感器电流必须是连续的。否则会产生大的电压尖峰。

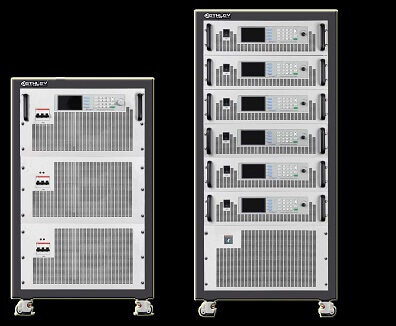

大功率直流电源中电感主要的作用

  在分析电路中电感器的工作条件以及绘制电压和电流波形时,请注意以下特点:

  1、当电流I流过电感L时,存储在电感中的能量如下: E = 0.5×L×I2(1)

  2、在开关周期中,电感器电流的变化(峰值纹波电流)与电感器两端的电压之间的关系如下。可以看出,V = Ldi / dt2,纹波电流的大小与电感值有关。

  3、电感器还具有充电和放电电压过程。电容器的电压与电流的积分(A·秒)成比例,而电感器的电流与电压的积分(伏·秒)成比例。只要电感器电压发生变化,电流变化率di / dt也会变化。正向电压使电流线性上升,反向电压使电流线性下降。纹波电流的大小也会影响电感器和输出电容器的大小。纹波电流通常设置为最大输出电流的10%到30%,因此对于降压电源,通过电感器的电流的峰值将高于电源的峰值。输出电流将增加5%至15%。对于选择正确的电感器和输出电容器以获得最小的输出电压纹波,计算正确的电感值非常重要。

  电感是一种磁性成分,自然存在磁性饱和的问题。在某些应用中,电感器会允许饱和。在某些应用中,电感器可能会因特定的电流值而饱和。同样,在某些应用中,电感器无法饱和,必须通过特定电路加以区分。在大多数情况下,电感器在“线性区域”内工作。此时,电感值是恒定的,并且不会根据端子电压和电流而变化。但是,存在开关电源无法忽视的问题。即,电感绕组引起两个色散参数(或寄生参数)。一个是不可避免的绕组电阻,另一个是与绕组工艺和材料相关的色散漂移。电容。杂散电容在低频时影响很小,但在高频时逐渐出现。如果频率超过某个值,则电感可能会变成电容特性。当杂散电容“集中”在电容器上时,可以从电感等效电路中看到一定频率后的电容特性。
