电动汽车交流充电桩测试系统原理图及功能参数

2020-11-26 11:45 行业新闻 已读

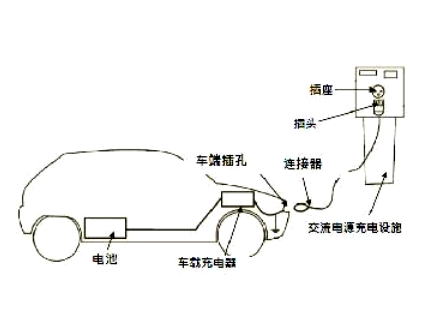

  随着国家新能源发展战略的推进,电动汽车发展迅速。交流充电桩是电动汽车的主要充电器,应该为电动汽车提供安全可靠的交流电源,并应为外行人提供安全便捷的操作。电动汽车的交流充电桩是一种电源设备,可为电动汽车的车载充电器提供交流电,提供交互式的人机操作界面和交流充电接口,并具有一个特殊的设备,具有相应的测量,控制功能和保护功能。

电动汽车交流充电桩测试系统原理图及功能参数

  一、用于新能源汽车交流充电桩测试解决方案可以执行以下测试任务:

  1、输入输出功能测试;

  2、显示功能;

  3、通讯功能;

  4、控制和领导功能测试;

  5、记录一致性功能测试;

  6、过电流保护功能,剩余电流保护功能,急停功能测试;

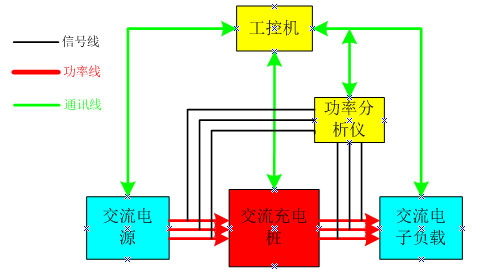

  二、测试系统的原理框图:

电动汽车交流充电桩测试系统原理图及功能参数

  三、应用:

  1、交流充电电池组的功能测试,型式测试,耐久性和可靠性测试;

  2、符合EV充电一致性测试:

  (1)GB / T 18487.1-2015电动汽车导电充电系统第1部分:一般要求;

  (2)GBT 20234.2-2011电动汽车导电充电连接装置第2部分:交流充电接口

  四、交流充电桩测试系统参数:

       交流电源:
       单相220 V,三相380 V;

  单相9KVA,三相54KVA;


  交流电子负载:
       AC380V / 220V,电压分辨率0.1V;

  每相电流可以设置为1至80 A,电流分辨率为0.1A。


  功率分析仪:
       电流精度为0.07%rdg,电压精度为0.07%;

  带宽:2 MHz;

  采样率:5MS / s;

  五、交流充电桩系统功能:

  (1)用户可以自动配置测试条件。

  (2)自动检查交流充电组测试数据的一致性。

  (3)异常情况下的关机保护,确保系统可靠运行而不受保护。

  (4)模拟主车辆控制器与交流充电堆栈之间的交互功能。
