直流负载的三种工作模式?与直流电源不同点

2020-12-03 13:28 行业新闻 已读

  直流电子负载是一种基于电力电子技术,计算机技术和自动控制技术开发和实现的电力电子设备。它可以模拟各种负载特性,并具有灵活使用和节能的优点。许多人一直认为直流电子负载和直流电源相同,但实际上直流电子负载和直流电源之间是有区别的。直流负载主要使用CV,CC或CR工作模式来测试电源,可进行可靠性测试(老化放电测试),输出特性测试等,以测试技术指标和性能。让我们看一下电子直流负载和直流电源之间的区别以及直流电子负载的三种工作模式如何实现?

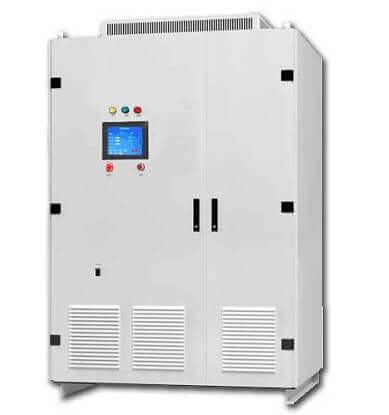

直流电子负载三种工作模式?与直流电源哪些不同?

  一、直流电子负载与直流电源的区别

  首先,从电子角度来看,负载是相对于电源的。电源是电力供应者,负载是电力消耗者,而负载是给电源制造负担的实体。电子负载对应于可调电阻。直流电子负载可以具有恒定电流,恒定电阻,恒定电压,动态负载和短路负载及其他工作模式。

  但是,直流电源是在电路中保持恒定电流的设备。如干电池,蓄电池,直流发电机等。直流电源有两个电极,一个正电极和一个负电极。正极具有高电位,而负极具有低电位。当两个电极连接到电路时,它可以在电路的两端之间保持恒定的电位差,从而形成外部电路的由正到负的电流。

  电子负载使被测试的电源单元的两个端口的输出具有模拟的负载特性,例如模拟一个50欧姆的电阻。经测试的电源设备是直流恒定电压源(50 V)。直流电子负载的功能是调节直流电源电流= 50伏特/50欧姆= 1安培,以使电源的输出特性符合欧姆定律,即被测电源的输出电压为50 V,电流为1A,因此电子负载对应一个50欧姆的电阻。

  直流电源是电源,电子负载用于测试电源(相当于实际负载)。直流电子负载可用于测试直流电源,两者是不同的。

  二、直流电子负载如何实现CV,CC或CR三种工作模式?

直流电子负载三种工作模式?与直流电源哪些不同?

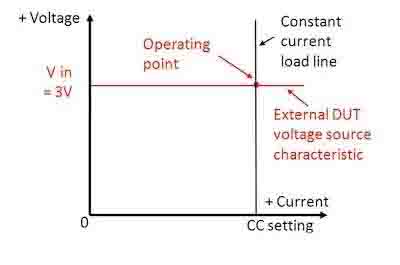

  当电子负载以CC模式运行时,其电源通常是一个电压源。电子负载的电流放大器将检测电阻器R两端的电压与参考电压进行比较,然后控制FET场效应管的RDS,以使整个环路正常工作并保持设定电流。图2显示了CC模式下的相应I-V曲线。确切的工作点是电压源的电压与电子负载设定的电流的交点。

直流电子负载三种工作模式?与直流电源哪些不同?

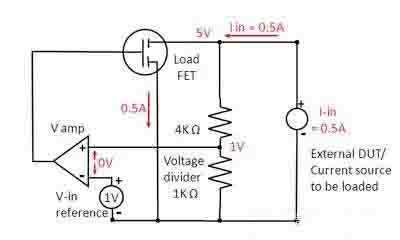

  CV模式与CC非常相似。如图3所示,区别在于不再比较电流感测电阻器两端的电压,而是分压器电路两端的电压。此时,电压保持稳定,并且FET场效应管吸收了外部电源可以提供的尽可能多的电流。

直流电子负载三种工作模式?与直流电源哪些不同?

  普通锂电池是典型的CV电源,必须使用恒流源为电池充电。图4显示了CV模式下的相应I-V曲线。

直流电子负载三种工作模式?与直流电源哪些不同?

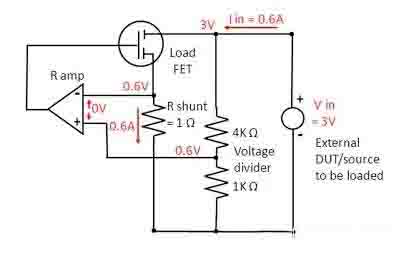

  CV和CC模式更接近于实现直流电源,并且相对简单。电子负载的CR模式如何实现?如图1所示。参照图5,在同时控制CC和CV模式的情况下,维持特定的电压和电流比(V / I = CR),即电流环路“感应”。电阻R”两端的电压和电压环路的分压电阻两端的电压。如果在此示例中的电流为1 V / A,电压为0.2 V / V,则等效电阻R为5Ω。

直流电子负载三种工作模式?与直流电源哪些不同?

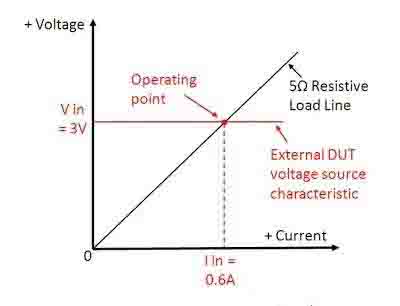

  CR模式下的电子负载通常用于为电子设备提供实际电阻和特性,并测试可以在CV或CC模式下工作的电源。 图6显示了CR模式下的相应I-V曲线

直流电子负载三种工作模式?与直流电源哪些不同?

  从上面的介绍中,我们还可以看到CV或CC工作模式控制中的电子负载实际上非常相似,但是大多数电子负载也可以模拟具有纯电阻特性的负载。
