直流电源柜是什么?附直流屏系统原理图

2020-12-09 09:54 行业新闻 已读

  直流柜(直流屏)也是非标准的,没有固定原理或固定接线。但是,常规配置未更改。更高的配置包括进线开关,降低硅堆,充电模块,分流器和电源变压器,浮动电荷转换器,电池测试仪,综合保护装置,中间电路,H路开关,K路开关,输出保险丝,指示灯,电池,分频器,电源监控设备(通常为接触器)。

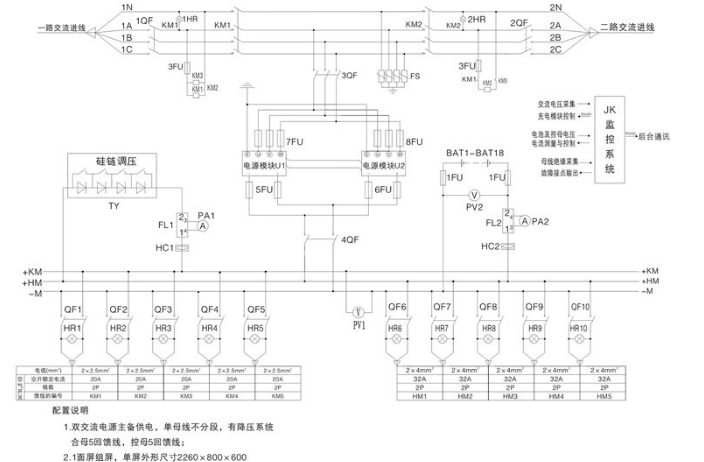

  直流屏是一种数字控制,保护,管理和测量的新型直流系统。直流屏系统的原理图如下:

直流电源柜是什么?附直流屏系统原理图

       直流电源柜是什么?

  1、随着移动性的提高,有许多断路器使用电能(通常为630A及以上)工作。特别是,有些高压开关需要立即闭合其触点。接下来,就要使用开关的操作机构储能,一些储能设备也是电动的。但是,如果在打开电源时发生电源故障,如何关闭开关?只能在接通电源的情况下关闭开关,但是如果未关闭则没有电源,通常情况下,解决办法一般就是用蓄电池储存电能,也就是我们常用的直流电源屏(电源柜)

  2、有严格照明要求的地方或不能关闭照明的地方,诸如医院的手术室中,消防控制室和紧急通道之类,直流屏将直流电源存储起来,并在紧急情况下转换为交流电,说白了就像计算机的UPS,短期给某些设备和照明设备供电。

  3、如果电梯突然断电,直流屏还可以自动调节桥箱平层。

  其实原理也很简单。配电室的直流频率只有一个充电电路和一组电池,输出电压通常为100V直流。 直流屏采用逆变器放电,只是在断电时,还可以使用其他的逆变器和自动开机设备,输出可以是220V单相或380V三相。在特殊情况下,它还可以用于其他目的。这些图纸是唯一的,无法一一展示了。
