低压5A/12V直流电源如何做到过压保护?

2020-12-30 10:50 行业新闻 已读

       低压5A/12V直流电源如何做到过压保护?

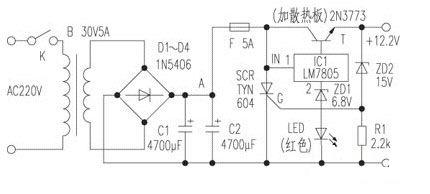

  如下图所示,该款直流电源不仅可用于仪器电路,还可用于功率小于50W的视频或音频放大器电源。

  工作原理:电源电路简单。用变压器T将主电源从220V降压到30V,低压通过D1至D4进行整流,然后通过4700μF的大容量电解电容器C1和C2进行滤波。结果,在点A处获得了波纹极低的DC(DC)电压。

低压5A/12V直流电源如何做到过压保护?

  电路的稳压部分是串联的稳压器,三端稳压器IC1(LM7805)的输出提供稳压器输出管(高输出晶体管T)的基极的参考电压。 IC1的公共端子添加了稳压器ZD1和LED(红色)作为偏置电压。结果,稳定器输出直流电压可以达到+ 12.2V。

  如果由于电路故障而使输出电压超过15V,则由于R1的压降,可控硅单向可控硅SCR触发导通。此时,电路中的保险丝F烧断,稳定的电源没有输出并受到保护。

  组件选择和电路扩展应用:变压器B具有30V的次级电压,5A的电流,以及其他组件选择都如图中所示的。由于稳压器可以改变IC1的公共端的偏置电压,因此稳压器的输出电压可以在特定范围内变化。此时,需要适当地调整变压器T的输出电压,ZD2的电压调整值和R1的值。可以将电源安装在印刷电路板上,然后组装到一个小盒子中,以形成具有稳定输出的便捷适配器电源。 LED可以安装在小盒子的面板上,以显示功率。
