相同电池容量一样吗?如何用电子负载测试?

2021-01-04 10:14 行业新闻 已读

  我们经常在日常生活中看到各种电池。所有类型的电池都有自己的容量。即使使用相同的电池,放电电流也不同,放电容量也不同,通常如何利用电子负载测试电池容量?

  电池具有许多参数,例如电池的标称电压,电池容量和最大输出功率。也许大多数人最担心电池容量。电池容量是电池在特定条件下(放电率,温度,终止电压等)发出的电量。换句话说,通常是电池的容量以安培数(缩写为A•H)表示。

  一、不同的排量,不同的容量

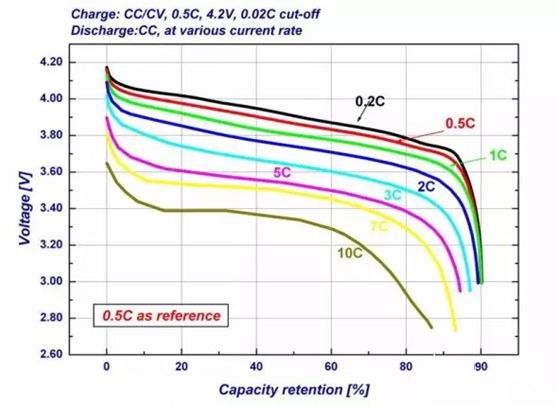

  如图2所示,随着电池的放电电流不同,可以放电的容量减少,可以放电的容量不同,并且放电电流增加。

相同电池容量一样吗?如何用电子负载测试?

  图2电池放电曲线

  二、电池容量测试

  ZEL6011用于电池容量测试。 ZEL6011的最小电流分辨率为0.1mA,准确度为0.05%,可以满足常见的电池测试要求。

  1、测试前接线

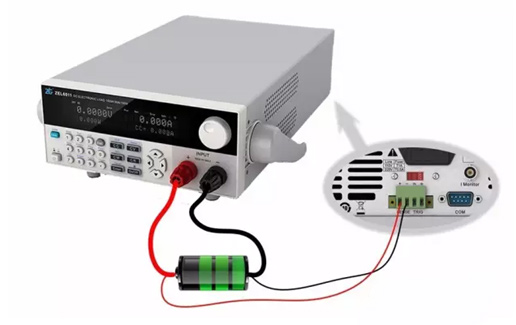

  将电池的正极和负极直接连接到电子负载的输入端子。在大电流下,如果电线的电压降会影响测量,则电线的电压降会降低负载测得的电压。要消除这种现象,可以使用远程补偿连接消除电压。如图3所示

相同电池容量一样吗?如何用电子负载测试?

  图3用于电池测试的远程补偿连接

  2、设置停止条件

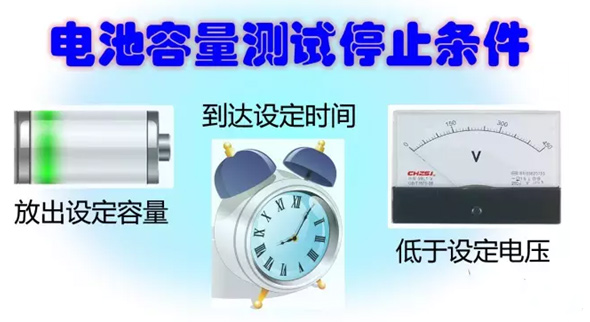

  如果要使用电池测试模式测试电池,则必须首先设置电池放电停止条件。停止条件是截止电压值,截止电容值和放电时间。如果满足以下三个条件之一,则电池放电测试将停止。

  对于常规测试,可以专注于关断电压值,并将两个参数(关断电容值和放电时间)设置为最大。

相同电池容量一样吗?如何用电子负载测试?

  图4电池容量测试停止条件

  3、上位机显示电池放电曲线

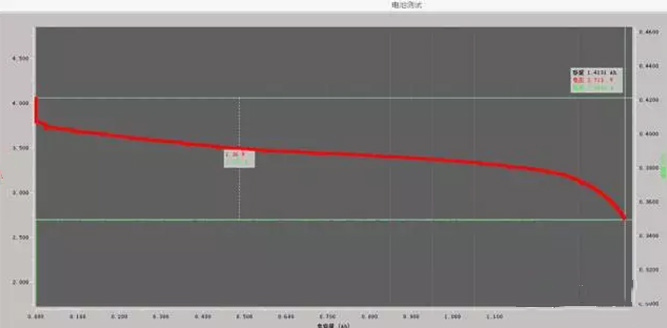

  ZEL6011使用电子加载的上位机进行了测试。将电子负载连接到计算机后,启动上位机软​​件,先设置停止条件,然后再开始电池放电测试。经过测试,顶部的计算机可以记录电池电压和容量之间的关系曲线。

相同电池容量一样吗?如何用电子负载测试?

  图5电池测试的上位机显示波形
