变频电源串联谐振耐高压试验流程介绍

2021-01-09 09:38 行业新闻 已读

  流程1:串联谐振的基本原理

  在串联谐振耐压测试中,使用电抗器的电感和被测产品的电容形成LC串联电路,调节变频电源输出的电压频率,实现串联谐振,在被测产品上获得高电压。这种新方法受到专家的好评,并在国内外广泛使用。

变频电源串联谐振耐高压试验流程介绍

  根据谐振原理,已知当电抗器L的电感值X1等于回路中的电容电抗值Xc时,回路达到谐振状态。此时,仅环路中的环路电阻R消耗有功功率,电抗中包括无功功率。电容器在设备和样品电容器之间来回振荡,从而在样品中产生高电压。

  流程2:系统配置

  整个测试系统包括一个调频电源主机,一个扼流圈,一个分频器,一个励磁变压器和一个补偿电容器(专用设备)。连接到要测试的产品后,将创建一个共振系统来测试交流电阻。

  主机:具有可调幅度和频率的正弦交流调频电源。它是谐振电路的激励源,具有电压显示,电流显示,定时,保护和报警功能。

  电抗器:这是一个大电感线圈,与测试产品(相当于电容器)形成串联谐振电路。它可以配备一个反应堆和一个多经济反应堆。使用时,可以使用不同的串联和并联组合在不同的测试条件下获得不同的电感。

  分压器:内部电压由电容器分压,被测产品的高压分为低压,以供主机进行测量和控制。

  励磁变压器:关闭主机电源和谐振电路的电源,并增加主机的输出电压。

  补偿电容器:如果被测产品的电容很小,并且实现系统谐振所需的电源频率超过了测试标准,则可以将补偿电容器与被测产品并联连接,以满足测试要求。该电容器称为补偿电容器。

  流程3:重要技术性能

  1、供电电压:AC380V±10%,50 Hz;2、设备电源:220 V±10%,50 Hz;3、共振输出能力:800 kVA;4、设备的额定电压:0-400 kV;5、输出频率范围:30-300 Hz;6、输出电压波形:正弦波,波形畸变率<0.5%;7、频率调整灵敏度:0.1 Hz,不稳定性≤0.05%;8、系统噪音:≤60 dB;9、系统测量精度:<1级;10、输出电压不稳定:<0.5%;11、保护的响应时间:1us;12、感应非线性:≤0.05%;;13、当达到最佳性能时,连续工作时间为60分钟。14、环境温度:-15 ~~ + 50°C;15、相对湿度:≤90%RH;16、高度:≤2000米。

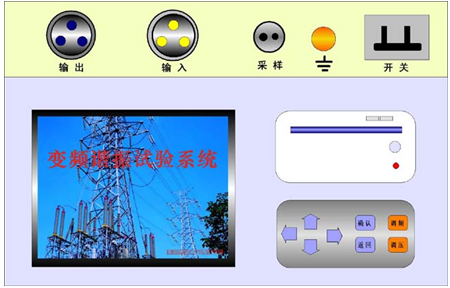

  流程4:面板名称和组件名称

变频电源串联谐振耐高压试验流程介绍

  流程5:工作流程

  1、进行正确的连接,并在通电之前进行检查。

  如有必要,请在运行过程中跳过现场电源泄漏保护措施,以避免不必要的跳闸。

  2、打开电源开关后,主机将开始工作,并且液晶显示屏上将显示版权页面以及该设备的软件版本号。

  触摸[确定]键以打开系统菜单。主菜单包含六个子菜单项:测试计划,开始测试,测试帮助,系统设置,实用程序和测试记录。

  3、系统设置菜单包含三个子菜单项:电抗器电感,日期和时间设置以及采样系数设置。按上下箭头按钮在菜单项的系统参数设置中上下移动光标。触摸[确定]按钮后,调出用于设置系统参数的菜单。可以设置电抗器电感H,年月日和时分秒,电压和电流采样系数也是采样系数。设置完成后,触摸输入按钮返回主菜单。

  调整电抗器的电感。按确定按钮激活此组件,按向左和向右按钮将光标移至要更改的数字,按向上和向下按钮以更改值,然后按确定按钮确认。

  日期和时间设置:按确定按钮选择此项目,按向左和向右按钮将光标移至要更改的数字,按向上和向下按钮调整值更改并按确定按钮以确认要为年/月/日和时间设置的值。

  设置采样系数:按OK(确定)按钮选择高电压/电流采样系数项目,即电压或电流采样率设置。通常在出厂前设置。如果需要更改,则需要输入密码。

  警告:系统默认为电抗器电感,日期和时间以及采样系数的最后设置值。如果需要更改,则需要重置。电抗器的电感的设定值与实际使用的电抗器的电感不匹配,这导致在测试报告中被测产品的电容不准确的事实。其他人不会影响。如果采样系数设置不正确,则显示电压和电流将不准确,可能会损坏被测产品或测试设备。

  4、测试计划菜单中有四个子菜单项:预设保护电流,频率搜索的起始频率,频率搜索的终止频率和指定的起始功率。设置保护电流,频率搜索起始频率和该测试的频率搜索。完成设置“结束频率”和“输出启动功率”后,按Enter键进入“预设测试电压和测试时间”设置菜单。

  测试电压和测试时间可以设置为3级。如果将实际测试设置为自动测试,则将根据设置的3个电压和时间将设备依次加压,并在所有测试完成后自动终止。

  如果将第二级电压设置为0或将时间设置为0,则在对第一级测试电压加压并且仅施加设置的第一级电压之后,测试将结束。

  如果将第三级电压设置为0或将时间设置为0,则不会执行第三级加压。

  测试计划设置设置:在测试电压元素中,按确定按钮,左右光标移至要更改的数字,按上和下按钮更改当前数字的值,然后触摸输入按钮要完成当前数字的值设置,请依次选择下一个值的设置,直到设置了测试时间,起始频率和起始功率。然后可以完成此测试的测试计划设置。

  出厂默认值:测试电压20 kV,打印时间2分钟,激发强度2%,输出电流20 A,频率范围30-300 Hz。

  5、在实用程序菜单下

  串联谐振频率计算:可以在实验之前计算谐振频率。只需输入测试涉及的特定电感和电容值,然后按OK按钮即可直接生成测试频率。

  6、在开始测试菜单中,有两个子菜单可供选择,分别用于自动测试模式和手动测试模式。

  按下确认按钮以调出所选的测试步骤。

  运行自动测试模式:选择自动测试模式后,触摸菜单键以调用菜单项以自动找到共振点。设备会自动在设定的频率范围内找到谐振点(如果测试产品的电容C和电抗器的电感L,则实际的谐振频率不在设定的频率范围内,并且找不到谐振点。此时,请调整频率范围或LC -根据需要测试电路的参数,并在找到共振点时给出语音提示。

  找到共振点后,设备会自动调出菜单项“自动充电”。当它上升到测试电压设置的电压时,设备停止充电。

  如果设备正在测试中它和高压测试的安全性。没有制造商的授权密码,无法更改它们。

  警告:在正常测试状态下,按Enter键可以结束测试。暂停或结束测试后,断开刀开关并断开电源。在非紧急情况下升压或增压时,请勿按紧急停止按钮。
