可编程交流电源和电子负载对家用电器测试介绍

2021-01-11 11:33 行业新闻 已读

  随着人们的生活和家用电子产品越来越不可分割,对家用电子产品的性能要求越来越高,对家用电器的企业测试要求也越来越严格。家用电子产品的性能测试通常包括输入电压范围测试,输入过压/欠压保护和恢复点测试,开机时的输入脉冲电流测试,待机电源,待机电流,效率和性能系数测试。

  上述常规测试方法需要诸如电压调节器,万用表,电流表,功率表,示波器,电压表,电阻器等设备,这不仅昂贵而且是实际测试,接线也很复杂。以下是一些简单、高效且节省成本的测试程序。也就是说,可编程交流电源和电子负载用于测试家用电器的相关功率元件。下面分别对此进行说明。

  1、输入电压范围测试:

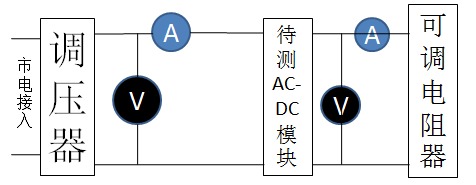

  设备输入电压电压范围测试是输入特性之一。它主要用于测试输入电压变化时电气设备是否正常工作。传统的测试方法通常使用调压器进行调谐测试,并且在输入和输出端需要并联电压表和串联电流表,如下图所示。

  以下是使用可编程电子负载测试输入电压范围的示意图:

可编程交流电源和电子负载对家用电器测试介绍

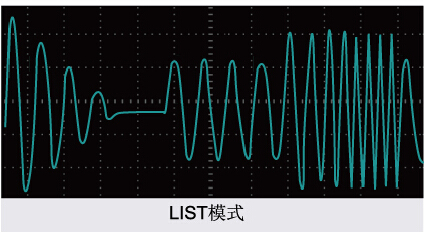

  可编程交流电源具有用于数字频率合成的内置波形发生器,因此测试仪可以使用控制面板按钮实时获取所需的电流波形,而无需使用稳压器来调节电压或频率,在电源内,就可以直接设置波形的变化,交流功率计内置在一系列电源中,从而无需串联和并联连接电压表和电度表,从而提高了测试的准确性,操作的简化度,提高效率。

可编程交流电源和电子负载对家用电器测试介绍

  2、开机冲击电流(浪涌电流)测试:

  由于在过渡状态下可以将电容器视为短路,因此在启动时会产生很大的浪涌电流(浪涌电流)。涌入电流的幅度远大于连续工作电流。如果不限制浪涌电流,保险丝会烧断,插件也会烧断,附近的电气设备也会受到干扰。

  传统的测试方法通常使用示波器和感测电阻器(功率和介电强度足够高)。这种测试方法非常不切实际,因为它价格昂贵,接线复杂且需要二次分析。

  3、使用可编程交流电源和可编程电子负载测试需要以下事项:

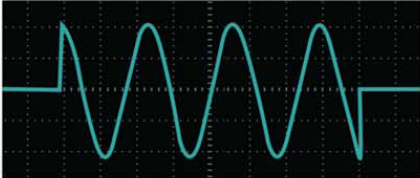

  交流电源具有检测浪涌电流的功能,因此无需使用示波器就可以直接从电源读取浪涌电流。同时,可编程电子负载具有可调的初始相位角和临界相位角,并且相位角的可调范围为0至360°。测试家用电器的浪涌电流时,有必要调整交流电源的启动角度,以使其在极端条件下更容易测试浪涌电流。如下图所示,通常设置为从90°开始。

可编程交流电源和电子负载对家用电器测试介绍

  通过在启动时使用可编程交流电源和可编程电子负载进行脉冲电流测试,省略了示波器的使用,降低成本,减化了电路,并大大提高效率。
