脉冲高压电源如何用于解决电源波形差的问题?

2021-03-29 09:41 行业新闻 已读

  最近,我与一些使用脉冲高压的朋友联系,发现当他们需要方波输出时,他们使用全桥和变压器直接发送方波。我个人觉得这种方法有很多缺点。例如,初级线圈的振荡被发送到次级线圈,这会导致差的波电流输出。调整输出电路非常困难,当频率较低时,变量的设计非常困难,体积变大,抗短路性也较差。

脉冲高压电源如何用于解决电源波形差的问题?

  使用高压开关电源可以完全解决上述问题,使用直流电源并结合开关,可通过控制和闭合开关来实现脉冲输出。该开关使用简单的电路,串联连接MOS管或IGBT,并通过低压和低压识别脉冲频率和幅度切换,并且使用寿命长且易于维护。

  变量由多个串联或并联的MOSFET或IGBT组成,并由紧凑,低功耗的形式组成,这些形式的尺寸小且效率高。它由电路驱动器和组件级声音组成,这些声音高度可靠且开关效率极高(包括电阻,低扭矩切割,前进纳秒和一百纳秒(步长)的延迟),并检查隔离电路驱动电路和开关是否经过检查为确保该开关可用于向上开关,开关最小周期拉动-由两个开关高压组成,这些开关也非常简单。只要提供5V电源和TTL信号控制开关,该开关即可与所选择的器件是最常用的器件低成本,高电压转换器可以制造成具有高电压和高电流的串联器件。

  同时检查驱动电路和开关电路的两个组件,并确保该开关可用于高压开关,最小开关和由两个高压开关组成的上拉电路。使用开关非常简单。只要提供5V电源和TTL开关控制信号,开关就可以以恒定的脉冲宽度或可变的脉冲宽度工作。选择的设备是最常用和最便宜的。高压转换器可以制造成具有高电压和高电流的串联。

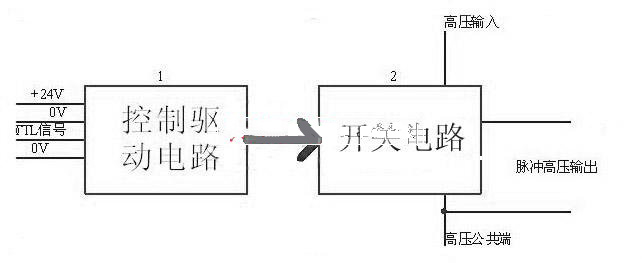

  总体原理图如下:

脉冲高压电源如何用于解决电源波形差的问题?

  这种类型的转换器可以替代变压器的直接输出,同时可以替代放电管,例如真空管和电管。

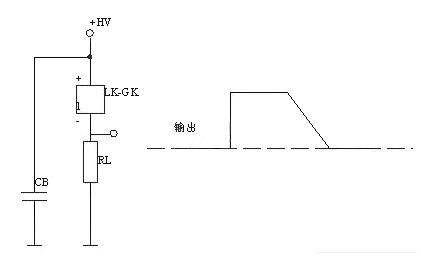

  以下是正电源高端接开关

脉冲高压电源如何用于解决电源波形差的问题?

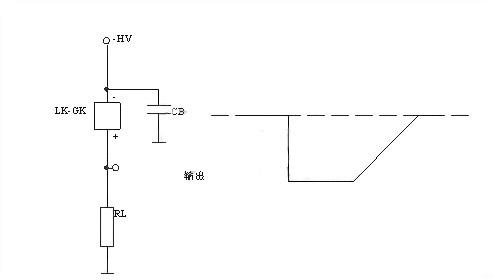

  以下是负电源高端接开关

脉冲高压电源如何用于解决电源波形差的问题?

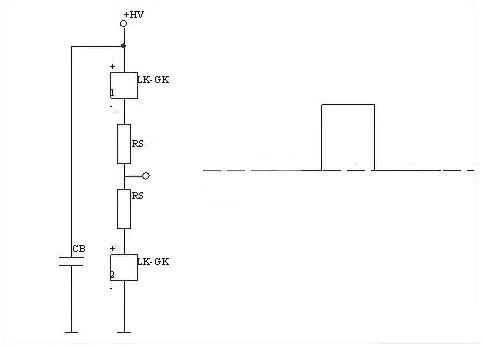

  下面是一个双电源开关,可实现良好的前后边缘。典型的应用是行波管的阳极调制。

脉冲高压电源如何用于解决电源波形差的问题?

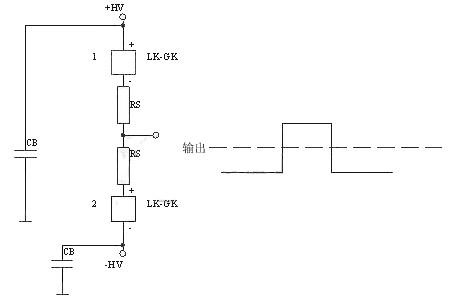

  以下是正电源和负电源的两种选择,典型的用途是雷达网络。

脉冲高压电源如何用于解决电源波形差的问题?
