充电桩测试仪结构与测试要求

2020-11-12 13:06 公司动态 已读

  一、充电桩结构

  充电桩主要由充电桩控制器,充电单元和充电器等模块组成,并且主要使用CAN总线通信。在其中,充电控制器与外部BMS通信,并主要完成充电过程,例如充电握手。

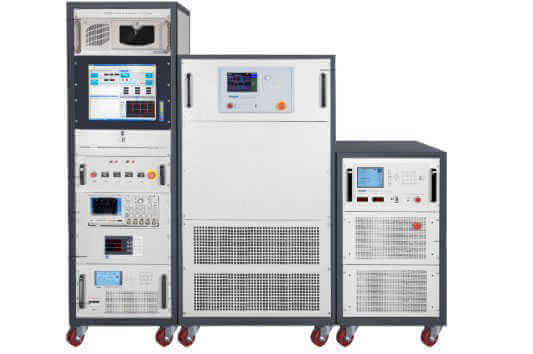

充电桩测试仪结构与测试要求

  二、充电桩CAN总线测试要求

  1、协议一致性

  充电器控制器和BMS之间的CAN总线通信必须满足“ GB34658-2017电动汽车非车辆导电充电器和电池管理系统通信协议一致性测试”,以确保充电功能正常。有。未能通过该项目的测试会导致充电失败,充电失败,甚至在给车辆桩充电时还会引发更大的安全问题。

  在国家新能源汽车产业政策的指导和支持下,已颁布了与各州和城市电动汽车充电基础设施建设有关的政策,大规模建设和应用了充电站(堆),汽车。桩互连,电能测量和安全问题因此,检测网络访问和充电桩的现场验收非常重要!

  公司已与多家电力研究机构,质检机构,测量机构和第三方实验室签订了40多个充电桩测试平台的合同,这些实验室平台正在建设和现场安装。我们提供有效的设备来接受工作。积极参与“交流充电接口电路模拟器技术条件”和“直流充电接口电路模拟器技术条件”的相关标准的制定和起草。

  根据新的充电桩国家标准的相关技术要求,已经启动了七个测试平台。

  1)充电器(桩)工厂测试和测试平台:满足功率小于500K的非车载充电器的工厂自动化测试。

  2)充电器(桩)类型测试和检测平台:满足功率小于500K的充电器(桩)电气性能的高精度测试。

  3)通信协议一致性和车辆互通性测试平台:根据新的充电桩国家标准要求,测试充电接口的兼容性。

  4)能源充电器年度检查和维护测试平台:支持便携式和移动式充电站/充电器(桩)的日常运行和维护检查。

  5)充电站现场验收的移动测试平台:将实验室移至充电站现场,满足电动汽车充电站的现场验收和测试。

  6)充电器调试与测试设备:一种便携式充电器(电堆)测试设备,可满足对充电器(电堆)的现场安装和调试的要求。

  7)能量充电器称重测试平台:每年满足一次对充电器(桩)的强制称重测试。快速,高效,准确的测试。

  2、StateGrid标准物理层测试要求

  CAN总线用于充电控制器和充电桩的BMS之间的通信。 CAN总线必须满足GB34658-2017电动汽车非车载导电充电器和电池管理系统通信协议符合性测试的要求,该要求指定了物理层和链路层测试。内容:

  物理层测试项目:传输速度测试,信号幅度测试,总线延迟测试,总线利用率测试,总线错误率测试,终端电阻变化测试,消息压力测试,干扰预防测试

  链路层测试项目:帧格式测试,协议数据单元测试,协议数据单元PDU格式测试,参数组编号PGN测试,传输协议功能测试,地址分配测试。

  如果您不通过功能测试的这一部分,则将无法通过状态网格出价,这将导致充电站协议通信底部的信号质量问题,从而影响后续的充电过程。

  3、调试充电桩和充电桩的底层

  由于充电桩的操作是在强烈的电磁干扰环境下进行的,因此,由于总线上的共模干扰,会发生串扰,从而导致通信错误,出现许多错误帧,通信故障,整个充电桩崩溃。因此,应注意CAN总线幅度,波形,边沿和共模信号等细节,以确保信号稳定性。
