变频器控制电动机电路详细介绍

2020-11-03 13:04 行业新闻 已读

  具有正向和反向功能的变频器,用于控制电动机的正向和反向速度控制环。

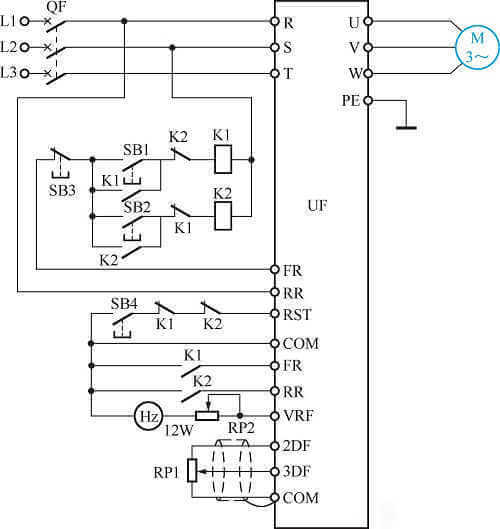

  对于具有正向和反向功能的逆变器,继电器可用于生成正向,反向和外部信号。具有正反转功能的变频器控制电动机的正反转速度控制电路(见图9-9)。

  在正转过程中,按下按钮SB1,继电器K1通电并自锁,其常开触点闭合,FR-COM已连接并且电动机正转;停止时,按SB3按钮,K1关闭并松开,电动机停止。

  反向时,按下按钮SB2,继电器K2通电并自锁,其常开触点闭合,RR-COM已连接并且电动机反向运行;停止时,按SB3按钮,如果发生电源故障,则释放K2,并且电动机停止。


图9-9

  图9-9具有正向和反向功能的变频器,用于控制电动机的正向和反向速度调节

  如果发生意外关机或正常关机,则复位端子RST-COM会断开连接,并输出警报信号。按复位按钮SB4连接RST-COM,将触发警报。

  图9-9中的Hz是一个频率计,RP1是一个2 W和1kΩ的线绕频率电势,而RP2是一个12 W和10kΩ的校正电阻,构成一个频率调节环路。

  无正反转功能的变频调速电机

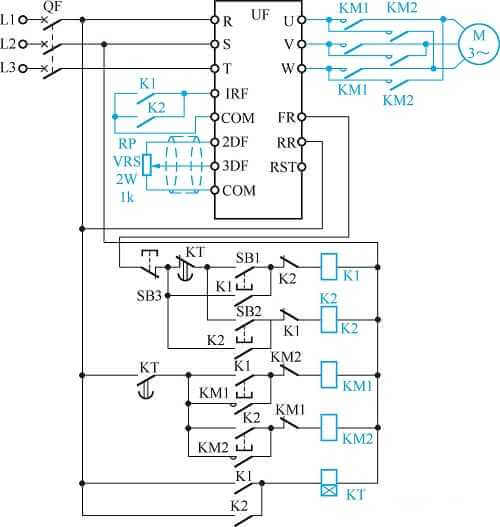

  某些变频器不具有正向和反向旋转功能,只能沿一个方向旋转电动机。此时,该示例的电路可以实现电动机的正向和反向旋转。没有正向和反向功能的变频器控制电动机的正向和反向速度控制电路(请参见图9-10)。

  在正向旋转过程中,按SB1按钮,中间继电器K1将通电并自锁,其两个常开触点将闭合,IRF-COM将接通,定时继电器​​KT将通电并进入延迟工作状态,等待继电器的结束。延迟此后,KT延迟闭合触点动作,以使交流接触器KM1通电并自锁,电动机向前运行。


 图9-10

  图9-10变频调速电机无正反转功能

  为了反转M,逆变器UF在连接IRF-COM之后开始运行,其输出频率根据预设的上升时间增加到与给定值相对应的值。如果按下停止按钮SB3,则K1断开并松开,IRF-COM断开,变频器的UF输出频率根据预设频率降至0,M停止。按下换向按钮SB2,接反开关K2闭合,接触器KM2闭合,电动机反向运行。

  为避免错误操作,K1和K2被锁定。

  RP是频率电位计,需要将其连接到屏蔽线。定时继电器​​KT的设置时间应超过电机停止时间或变频器的延迟时间。接触器KM1或KM2不能正向或反向断开。

  电机逆变器的逐步操作和点动模式切换

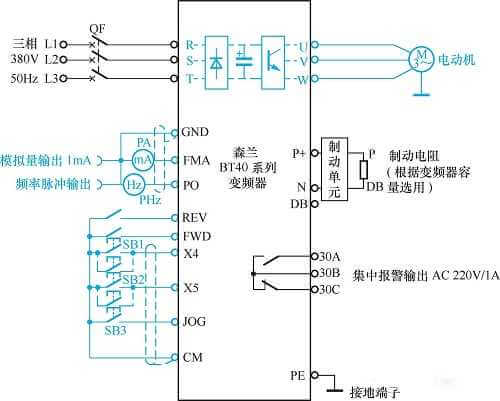

  电动机转换器的逐步和微动电路如图9-11所示。当该电路的电动机不运行时,点动有效。运行/停止由端子REV和FWD的状态(即开关)控制。其中,REV和FWD指示运行/停止和运行方向,如果同时关闭它们,则无效。


 图9-11

  图9-11电动机逆变器的逐步和点动模式电路

  旋转的增加/减少可通过并联连接开关以控制同一电机在不同位置的操作来实现。它由X4和X5的状态(按钮SB1和SB2)确定。虚线是各个位置的控制开关。

  JOG端是一个点动输入端子。当变频器处于停止状态时,将JOG端子和公共(CM)端子短路(即按SB3),然后闭合或闭合FWD端子和CM端子之间的开关在REV端子和CM连接之间,点动时电动机M将向前或向后旋转。

  使用三相电动机电路来控制单相电源的频率转换

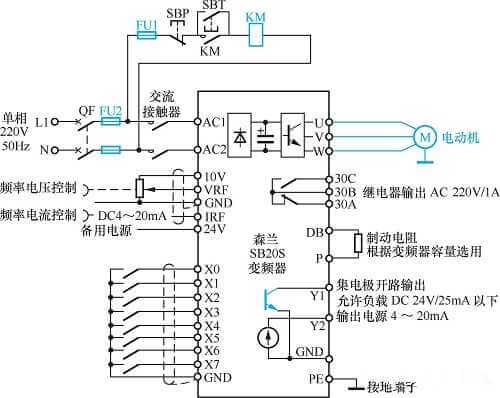

  变频控制具有许多优点。例如,可以将三相变频器连接到单相电源,这样可以轻松地将三相变频电源提供给三相电动机。电路如图9-12所示。
