俩个电势不等的直流电源并联怎么样?

2020-12-14 11:43 行业新闻 已读

  俩个电势不等的直流电源并联怎么样?能不能并联呢?

俩个电势不等的直流电源并联怎么样?

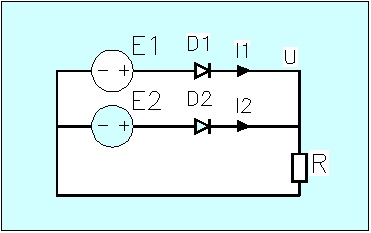

  这个电路叫做二极管或门电路,也叫做二极管门控电路。我们来分析一下它的工作原理:

       设

  我们知道,二极管的正向导通是0.7V。由于工作在电源侧的二极管电流很大,属于大功率二极管(整流管),它的正向导通压降在0.7~1.2V左右。我们不妨取为1V。

  设二极管D1导通,于是R上的电压为

  这时的工作电流

  对于二极管D2,我们来看它两端的电压:D2的正端是E2,右端是U,于是二极管D2正向导通的条件是:

       这与设不符。因此二极管D2必然截止,I2=0。

  事实上,这个二极管或门电路又被称为箝位电路:两只二极管正端电压何者高,何者就导通。

  如果没有这两只二极管,则两只直流电源会出现环流,环流等于:,这里的r1和r2为两只直流电源的等效内阻。

  环流会使得直流电源剧烈升温,严重时有可能烧毁电源。因此,凡两只直流电源并联工作,一定要在输出端配套二极管。

  同时,利用二极管箝位电路,可以构成直流电源的冗余配置:两只直流电源冗余配置,任何一只电源出问题,另外一只能立即切入,并且由二极管隔离出问题的电源。
