何为双极性直流电源?双极性直流电源工作原理

2020-12-15 13:12 行业新闻 已读

  之前我们对双极电源也一定有所了解,双极性直流电源是可以在从第一象限到第四象限的整个区域中工作的电源。相比之下,仅在象限1和3中工作的电源称为单极电源,而其他常见的直流电源是单极电源。

  在双极性直流电源的操作过程中,电源的非静电力从负电极指向正电极。当直流电源连接到外部电路时,由于电场力的进行,从正极到负极的电流在电源(外部电路)的外部形成。在电源(内部电路)内部,由于非静电力的影响,电流从负极流向正极,并且电荷循环闭合。

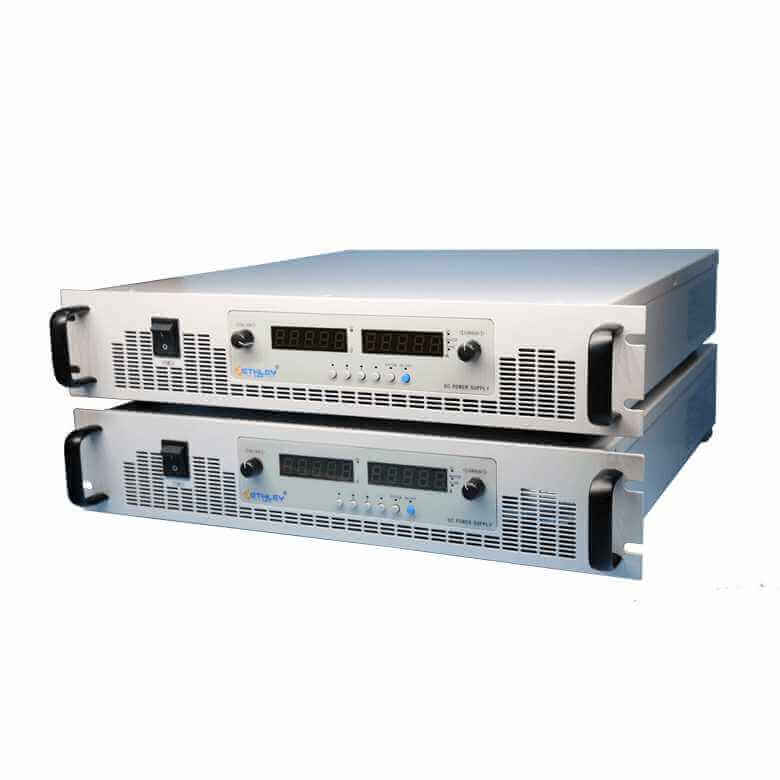

何为双极性直流电源?双极性直流电源工作原理

  另外电源的电动势是双极DC电源本身的重要特性,并且与单元正电荷通过负电极从负电极移动到正电极时的非静电力相同。当电源为电路供电时,所提供的功率P等于电源的电动势E与电流I的乘积(P = E I)。电源的另一个特征量是内部电阻(称为内部电阻)R0。如果通过电源的电流为I,则电源损失的热功率(即每单位时间产生的焦耳热)等于R0I。

  双极性直流电源的技术目标可以分为两种主要类型。

  一个是特征目标,包括输入电压,输出电压,输出电流和其他调整比例。

  一个是质量目标,用于测量直流电压稳定性、电压调整率和电流调整率。

  稳压系数和电压调整率:电压调整系数是指当负载电流和环境温度不变时,由于输入电压的相对变化而导致的输出电压的相对变化。电压调整率是指当相对输入电压变为±10%时输出电压的相对变化。电压调整因数和电压调整因数均指示输入电压变化对输出电压的影响,因此仅应进行测试。

  输出电阻和电流调整率:输出电阻与放大器的输出电阻相同,其值是输入电压不变时输出电压变化与输出电流变化之比的绝对值。 。电流调整率:当输出电流从0变为最大值时,输出电压的相对变化值。输出电阻和电流调节率均显示负载电流变化对输出电压的影响,因此仅需测试其中之一。
