电子负载仪如何操作?工作程序是如何进行的?

2021-01-04 11:07 行业新闻 已读

  一、工作程序

  1、开启:按下底部面板上的开关上的电源开关以预热10分钟。

  2、恒定电流操作:使用I-SET键,数字键或旋钮输入当前值,然后按ENTER键进行确认。

  3、恒定功率操作:使用P-SET,数字键或旋钮输入功率值,然后按ENTER键进行确认。

  4、恒定电阻操作:按R-SET,用数字键或旋钮输入电阻值,然后按ENTER键进行确认。

  5、恒定电压操作:按V-SET,从数字键或旋钮输入电压值,然后按ENTER键进行检查。

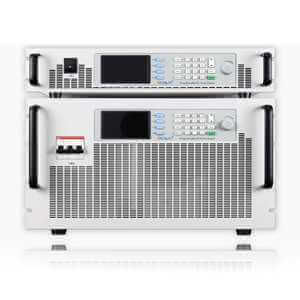

电子负载仪如何操作?工作程序是如何进行的?

  6、IN ON / OFF输入设置:

  7、按ON / OFF键更改负载输入状态。按一次,面板将显示ON。这意味着负载处于输入状态。

  8、再次按ON / OFF键,您将在面板上看到0FF,这意味着负载已关闭。

  9、再次按ON / OFF键在面板上显示OFF。这意味着负载已关闭。

  10、电池放电测试

  11、按ON / OFF键关闭负载输入状态并连接要测试的电池。

  12、按I-SET键设置电池放电电流,然后按ENTER键进行检查。

  13、按Shift +电池设置截止电压,然后按ENTER放电。

  14、再次按Shift +电池可结束电池测试。在测试过程中按向上和向下键可观察电池的电压,电流,功率和放电容量。

  15、自动测试:

  A、按Shift + Menu进入菜单,VFD将显示CONFIG。再次按▼键移动LIS所需的最大T SET项目,按Enter键进入下面的菜单,VFD将显示MODE SET。如果按▼移动EDIT TEST FILE并按Enter开始编辑自动化测试文件,则VFV此时将显示MAXCURR。 = 20A,设置所需的最大电流,然后按Enter确认。

  B、VFD显示MAXVOLT。 = 120V,设置所需的最大电压,然后按Enter确认。

  VFD显示最大功率。 = 200W,设置所需的最大功率,然后按Enter进行确认。

  C、VFD显示TESTCOUNT = 2并设置所需的测试步骤数。您最多可以设置20个步骤。按Enter确认。

  D、设置当前程序的模式,然后按▲,▼选择一个恒定电压。恒流。恒定功率。在恒定电阻模式下,按Enter确认。

  输入确认。

  E、VFD显示SET1 = 20A,设置当前程序的当前值,然后按Enter确认。

  F、设置当前程序是否短路,然后按▲,▼选择SHORTON。在SHORT OFF模式下,按Enter确认。

  G、在当前程序中设置要测试的值,按▲,▼选择读取电流,读取电压和读取功率模式,然后按Enter确认。

  H、VFD显示MINI = 120V,离线设置测试值,然后按Enter确认。

  I、VFD指示MAXI = 120V,在线设置测试值,然后按Enter确认。

  J、VFD显示DELAY1 = 1.0S,测试延迟时间。按Enter确认。

  K、重复5步设置其他条件

  M、VFD显示存储测试文件。您需要将编译后的文件保存到EEPROM,按1将其保存在第一组区域中,然后按Enter确认(最多可以保存8组测试文件)。

  二、取出文件:

  A、当您按Shift+菜单时,VFD显示CONFIG,然后按▼键显示LISTSET项目。

  B、按Enter键进入下一个菜单,VFD将显示MODE SET,然后按▼键移至CALL TEST FILE项目。

  C、按Enter调用第一个编译的测试文件。

  三、开始自动测试

  A、当您按Shift + I-Set启动自动测试功能时,VFD将显示当前测试文件的文件名。

  B、按Enter键以查看当前负载的实际电压,当前值和当前测试过程。

  C、按Shift +触发以自动测试

  D、自动测试完成后,蜂鸣器将响起,VFD将显示测试结果,如果通过则显示PASS。如果未通过,则可以使用FAULT,▲,▼键检查每个步骤的测试值和测试结果。

  E、按ESC退出自动测试功能。
