中频电源有哪些指标可以避免限制工作的进行?

2021-01-05 15:27 行业新闻 已读

  (1)输入电源电压。作为中频电源输入,技术指标包括输入电源相数,额定输入电压和电压范围、频率、输入电流等。输入电源通常是单相两线制和三相,三相。线系统,单相3线系统和3相4线系统。电源的额定输入电压因国家或地区而异。例如,在美国指定的交流输入电源电压为120V。欧洲是220-240V,日本是100V和200V,我国是220V和380V。输入电压波动范围通常为±10%,加上在布线路径和特定条件下,输入电压波动范围几乎为-15%+10%。

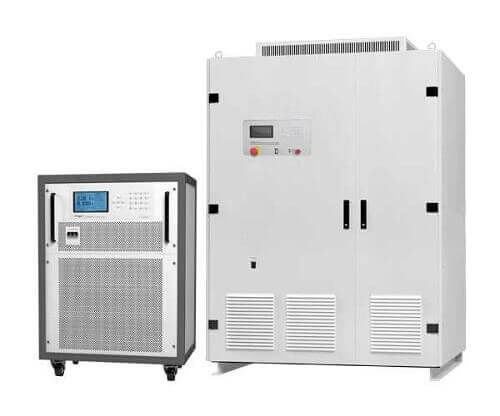

中频电源有哪些指标可以避免限制工作的进行?

  中频电源的输入是一种电容器输入法,大多数情况下使用电容器进行滤波。因此,尽管存在由于高次谐波失真引起的电压尖峰的问题,但是对于正弦波通常可以保证上述指标,三相输入时虽然相电压不平衡,但输入电压在规定范围内。

  (2)输入频率。电源频率为50Hz(或60Hz)。如果频率变化范围不影响中频电源的特性,则几乎为48-63Hz,航空航天专用电源频率为400Hz,但随着整流二极管损耗的增加,电容电流和输入电容器的输入会降低效率。如果您考虑遵守EMI法规,则可以采取措施减轻这种影响。

  (3)输入电流。中频电源Z大输入电流代表当输入电压处于下限,而输出电压和电流处于上限时的输入电流,额定输入电流是在输入电压、输出电压和电流被额定时的电流。中频电源的输入滤波方法是具有大峰值电流的电容性输入方法,该方法考虑了电流波峰因数(Z最大值/有效值比,通常为3.5)和功率因数要求。

  如果输入电压下降或立即切断,则在电路条件下的额定输出电压和指定的输入电压将成为额定输入电压。分别有10毫秒和20毫秒的即时关闭电源。实际上,在大多数情况下,按照规定进行瞬间断电不会造成问题。在输入下限时,输出的保持时间非常短,但是在100%输出时,在低额定输入条件下实际问题并不是那么严重。

  (4)浪涌电流。当以指定的时间间隔打开/关闭输入电压时,在输入电路变得稳定之前流动的Z大瞬时电流成为浪涌电流。开关电压是在输入电压接通后输出电压升高时流动的电流,受输入开关的承受能力限制,峰值电流通常为(3-5)I。

  在正常情况下,如果输入功率下降并且发生瞬时电源故障,则必须防止浪涌电流对电路的影响。热敏电阻只能防止冷启动时的浪涌电流,但不会影响每几十秒的瞬时开/关。因此,您还需要指定开/关重复时间。

  (5)漏电流。漏电流是流经输入侧接地线的电流,出于安全原因,通常为0.5-lmA。

  (6)效率。效率是指对输入和输出进行额定时的输出功率与有效输入功率之比。效率取决于输出电压,电流,输出通道数和开关方式,通常取决于输入和输出条件,通常在80%到90%之间。因此,请注意电子设备的散热条件。
