电子负载使用恒电流和恒电阻负载模式的方法

2021-01-08 10:06 行业新闻 已读

  测试电源时,对电子负载使用恒电流和恒电阻负载模式的方法介绍,使用电子负载的恒定电流(CC)模式测试电源启动时,应格外小心。例如,从0-5V启动时,5V/50A输出电源供应器不能提供50A恒定电流输出。在许多情况下,由于短路或过电流保护电路,电源可能无法启动。

  因此,在电源供应器启东时,应使用恒定电阻(CR)模式来逐渐增加电压和电流。启动电源完成后,将负载切换到恒定电流(CC)模式,然后继续进行以下测试。

  3310/3320系列电子负载在打开电源时无需手动将电子负载操作模式从恒定电阻模式切换到恒定电流模式。在恒定电流模式下,可以通过调整控制面板中的设置来更改负载电流的递增梯度,因此可以在电源供应器引导过程中将其打开,并在恒定电流模式(CC)负载下进行测试。

电子负载使用恒电流和恒电阻负载模式的方法介绍

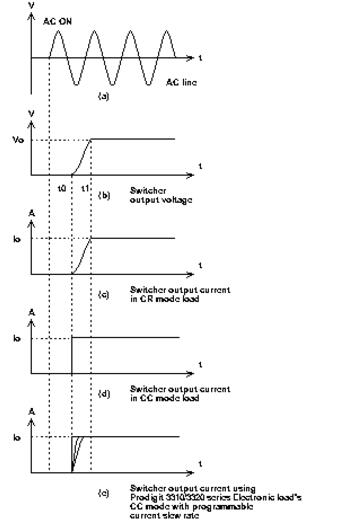

  图片(a)显示电源的交流输入电源,图片(b)显示电源的输出电压,输出电压从t0开始增加。之后,在t1达到稳定的输出电压。图(c)显示电子负载处于CR模式时电源的输出负载电流,图(d)显示电子负载处于CC模式时负载的输出。

  图(c)和(d)显示,当电子负载处于CC模式时,电源必须在t0和t1之间提供更多的输出功率。
