光伏逆变器是什么?光伏逆变器工作原理怎样?

2021-01-08 10:37 行业新闻 已读

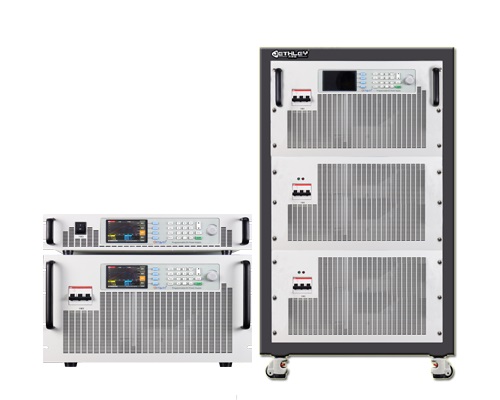

  什么是光伏电池模拟器?

  光伏电池模拟器是一种可以在各种条件下模拟实际光伏太阳能模块的性能特征的设备。通常称为光伏模拟电源。它主要用于逆变器测试和研发中做测试用。这是因为在逆变器的研发和测试过程中,无法安装用于电源的大型光伏模块,并且电气状况可能导致光伏模块发生故障。因此,需要模拟器来模拟光伏模块的特性。

光伏逆变器是什么?光伏逆变器工作原理怎样?

  太阳能电池在阳光下会产生直流电。但是,直流电源系统具有很大的局限性。例如,荧光灯,电视,冰箱,风扇等无法像大多数电动机械一样直接由直流电源供电。如果供电系统需要增加或减少电压,则交流系统仅需要增加一个变压器,而直流系统的增加或减少电压的技术就复杂得多。因此,除了直接使用直流通信和气象等特殊用户外,为生产和寿命提供动力的太阳能系统还必须配备太阳能逆变器。

  光伏模拟器的工作原理

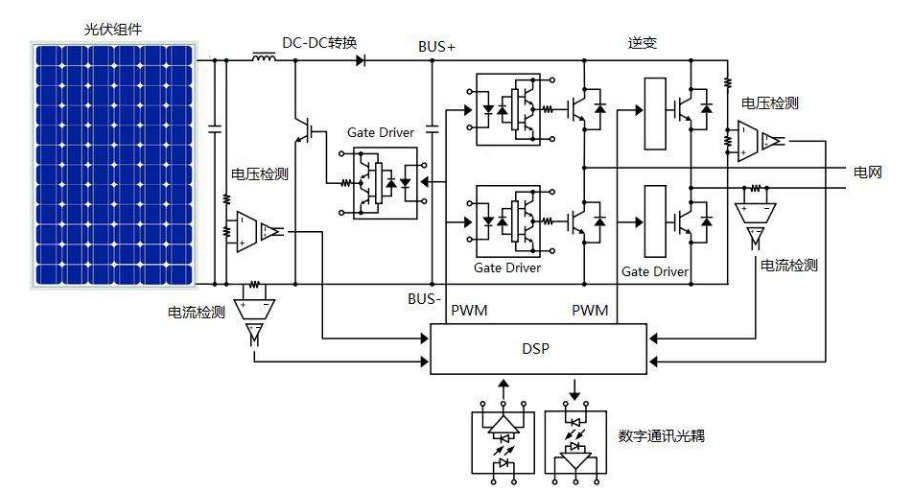

  1、全控光电模拟器的功能原理:通常用作单相输出全桥逆变器的主电路。交流组件使用IGBT管Q11,Q12,Q13,Q14,并且IGBT管的开启或关闭由PWM脉冲宽度调制控制。将逆变器电路连接到直流电源时,首先导通Q11和Q14,然后截止Q1和Q13。然后,通过变压器的初级线圈,通过Q11,L或Q14从直流电源的正极输出电流,如图1-2所示。当Q11和Q14相对于电源的负向断开时,Q12和Q13导通,电流从电源的正向通过Q13和变压器的初级线圈2-1以及电源的负向Q12流动。此时,在变压器的初级线圈中形成了交替的正负方波,使用高频PWM控制在两对IGBT管之间交替,以在变压器中产生交流电压。由于LC AC滤波器的作用,在输出端会产生一个正弦AC电压。当Q11和Q14断开以释放存储的能量时,IGBT二极管D11和D12并联连接,并且能量返回到直流电源。

光伏逆变器是什么?光伏逆变器工作原理怎样?

  2、半控式光伏逆变器的功能原理:半控式逆变器接管晶闸管组件。Th1和Th2是交替工作的晶闸管。当Th1首次跳闸并接通时,流经Th1的电流流经变压器。同时,通过变压器的感应将换向电容器C充电至电源电压的两倍。当按Th2触发时,Th2阳极和反向电压Th1将关闭并返回到阻塞状态。这样,Th1和Th2被换向,并且电容器C以相反的极性充电。结果,晶闸管通量被交替地触发并且交替地流到变压器的初级绕组,并且在变压器的次级绕组中获得AC电流。在电路中,电感器L可以限制换向电容器C的放电电流。延长放电时间,以使电路关断时间比可控硅关断时间长,而无需使用大容量电容。D1和D2是两个反馈二极管,可以释放电感L的能量,并将剩余的换向能量反馈回电源,以完成能量反馈功能。
